UPS一直在供电，就代表系统安全吗？绝缘故障如何快速定位？

在正常运行状态下，配电线路与大地之间应保持良好的绝缘状态。但UPS长期运行过程中，线缆老化、受潮等因素，都可能造成线路绝缘性能下降。

对于IT不接地系统而言，发生第一次接地故障时，系统并不一定立即停止供电。这意味着，现场可能出现这样一种情况：

UPS仍然正常工作，但线路的绝缘状态已经出现异常。

如果这时没有及时发现，故障就可能继续存在于系统中。一旦发生第二处接地：直接形成相间短路，UPS 立刻保护停机。

因此，UPS配电安全不能只等到设备出现明显异常后再处理，而需要持续关注绝缘状态的变化。

但对于实际运维来说，“发现绝缘异常"还不是终点。

如果只能依靠人工逐回路排查，就需要在多个支路中逐步缩小范围。对于回路较多的UPS系统而言，这不仅增加了故障排查的时间和人力，也会给关键供电系统的运维带来压力。

这也是绝缘监测与故障定位需要被区分开的原因：

对于UPS这种本身就是为了保障连续供电的系统来说，定位过程同样需要尽量减少对正常供电的影响。

对于数据中心、医院、电站、工业中控等关键UPS场景而言，这意味着运维人员面对的不再只是一个笼统的报警信号，而是能够更快缩小故障范围，为后续处理争取时间。

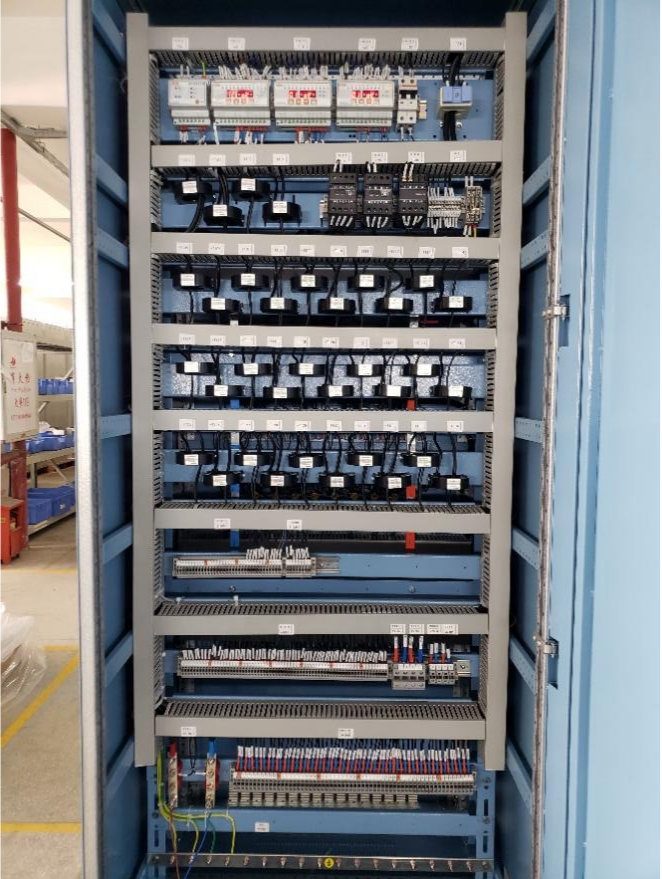

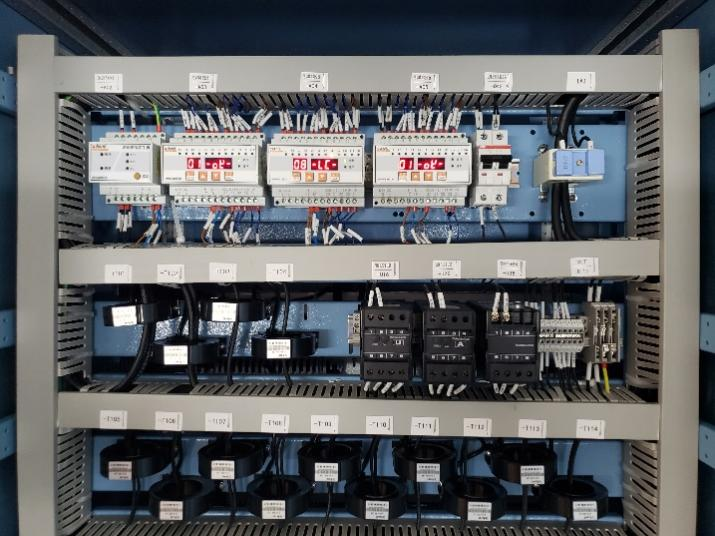

以一个UPS柜的多回路输出系统为例，主要由以下设备协同组成：

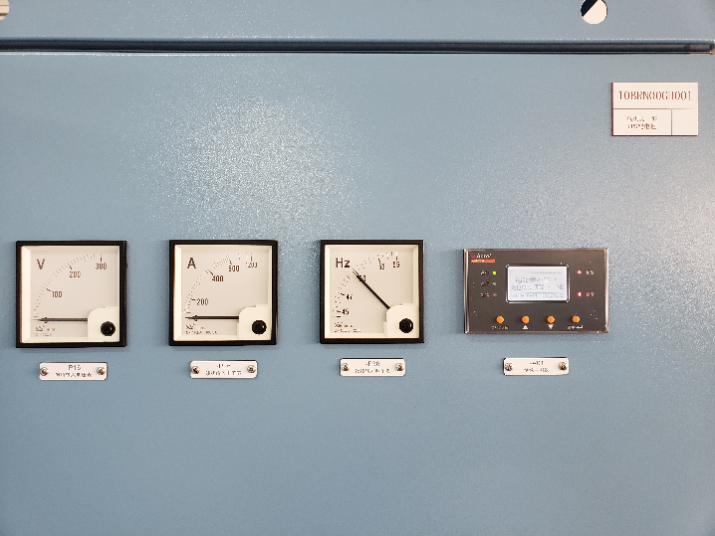

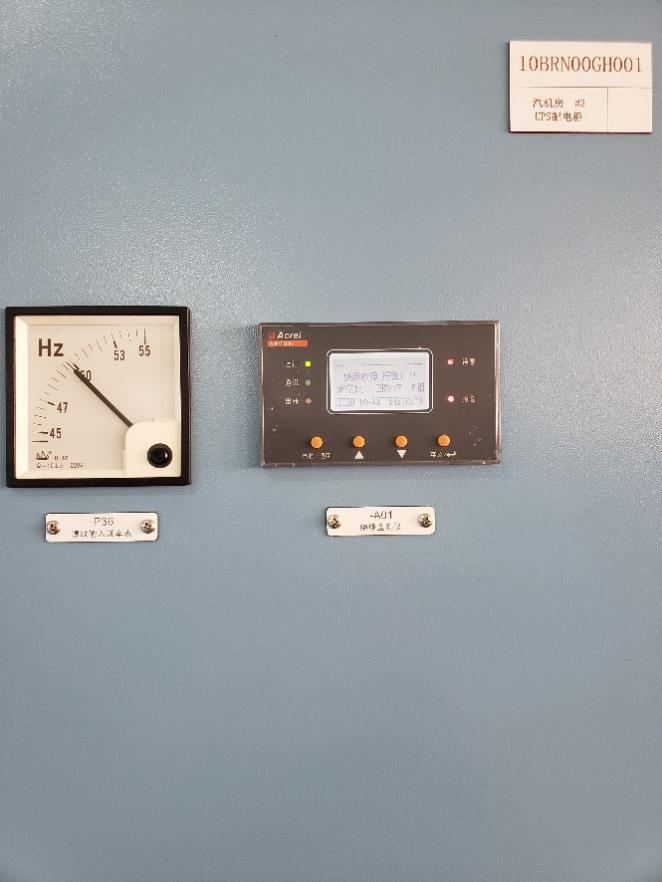

• AIM-T500L绝缘监测仪
  负责持续监测UPS配电系统的绝缘状态，是发现绝缘异常的核心设备。

• ASG200测试信号发生器
  用于配合故障定位过程，为故障回路判断提供相应的测试信号。

• AIL200-12绝缘故障定位仪
  用于进一步定位具体的异常输出回路。单台AIL200-12可以接入12路，因此可以根据实际回路数量进行扩展。

• AKH-0.66 L-30(PB)监测互感器
  配置于相应输出回路，为故障定位提供回路监测基础。

整个过程并不是几个设备简单叠加，而是形成了一条完整的故障处理链路：

持续监测绝缘状态 → 发现绝缘异常 → 进行故障定位 → 锁定异常输出回路 → 运维处理

对于关键UPS系统而言，故障发生后的定位只是运维的一部分。如果能够持续掌握绝缘状态变化，运维人员还可以根据数据趋势，提前关注系统运行状态。

当UPS配电系统发生绝缘下降或者预警报警时，工作人员可以在平台查看绝缘电阻数据，并结合一段时间内的变化曲线，对绝缘问题进行判断。

这样，UPS配电运维关注的就不再只是“有没有报警"，还可以进一步看到绝缘状态如何变化。

对于需要长期运行的关键供电系统而言，这种从现场监测、故障定位到远程管理的方式，也让绝缘安全管理更加系统化。
