SST 固态变压器安全防护：适配储能、数据中心的全链路智能监测方案

传统变压器已跟不上新型负荷需求

在双碳目标与算力经济双重驱动下，光伏储能电站、高压超充站、800V 直流数据中心迎来爆发式增长。传统油浸式工频变压器笨重、功能单一、无主动故障防护，漏油起火、体积占用大、无法适配直流双向输电等短板，早已难以匹配新一代配电场景。

SST 固态变压器（电力电子变压器） 应运而生，凭借高功率密度、小型化、交直流兼容、功率双向流动、电能质量治理等核心优势，成为新能源与数据中心配电的新一代设备。

但 SST 系统结构复杂：由 10kV 中置进线柜、高压输入柜、高密度功率柜、直流输出柜四级单元组成，内部碳化硅功率模块、高频变压器、高压密集铜排、800V 直流母线高度集中，潜藏多重安全隐患：▫️10kV 高压柜触头发热、绝缘老化局部放电、母线弧光短路▫️功率模块密集排布，散热不良易高温烧毁、内部弧光连锁故障▫️高压直流母线绝缘下降，直流接地引发整机停机▫️柜内凝露、积水、烟雾等环境风险加速设备老化

单一电表、简易测温无法实现隐患预判，一旦发生故障，将造成算力中断、储能停机、巨额经济损失。针对 SST 专属工况，安科瑞打造全感知、智能诊断、主动预警一体化电气安全监测方案，为固态变流系统搭建完整安全防护闭环。

一、看懂 SST 固态变压器成套系统架构

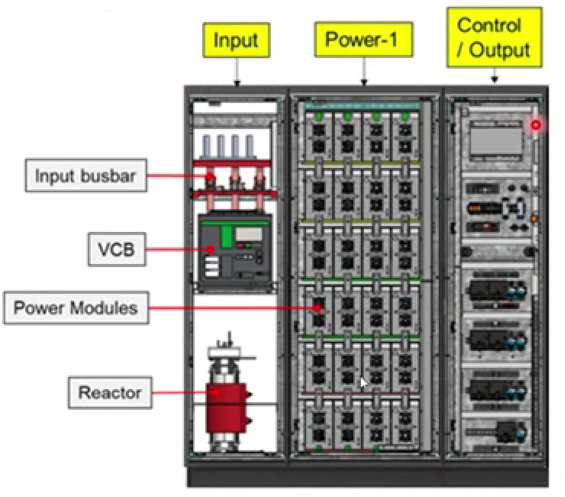

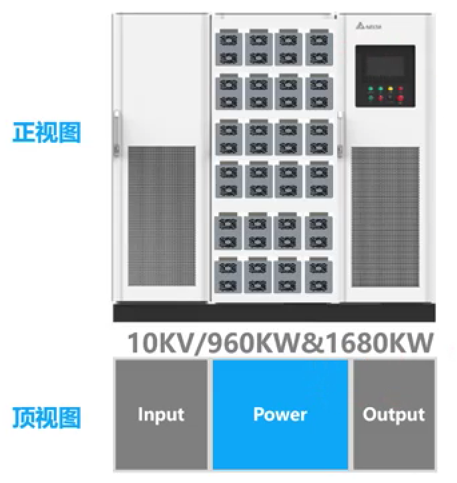

以主流 2.5MW SST 设备为例，整套系统四层柜体串联布局：

1. 整机尺寸：宽 13900mm× 深 1200mm× 高 2350mm，模块化拼装，适配机房、储能舱、充换电站狭小空间。

   1. 前端 10kV 中置进线柜

      电网高压接入，承担系统总保护、电参量采集

   2. Input 输入柜

      内置真空断路器 VCB、电抗器，完成 10kV 工频整流

   3. Power 功率柜（核心单元）

      21 台主功率模块 + 3 台冗余模块，实现高频 DC-DC 隔离变压，整机发热、短路风险最高

   4. Control/Output 直流输出柜

      输出 800V 高压直流，对接储能电池、数据中心直流母线



2. 两大核心应用赛道

   二、分柜精细化防护｜四级柜体专属监测配置

   1. AI 数据中心 800V 直流供电

      替代多级传统变压方案，缩短配电链路、降低线损，配套绝缘监测、光纤测温保障直流系统稳定运行。

   2. 光储微电网 / 大功率超充站

      支持功率双向流动，适配光伏自发自用、储能充放电调节，解决新能源并网电压波动、谐波干扰问题。

3. 1. 10kV 中置进线柜：系统第一道高压安全防线

   中置柜分为母线室、断路器室、电缆室、仪表室，全覆盖高压故障监测与继电保护：



   ASD300 开关柜综合测控装置

   集成全电量测量、DXNA 高压带电显示、温湿度调控、就地分合闸、语音防误提醒，一屏掌握高压柜运行全貌。

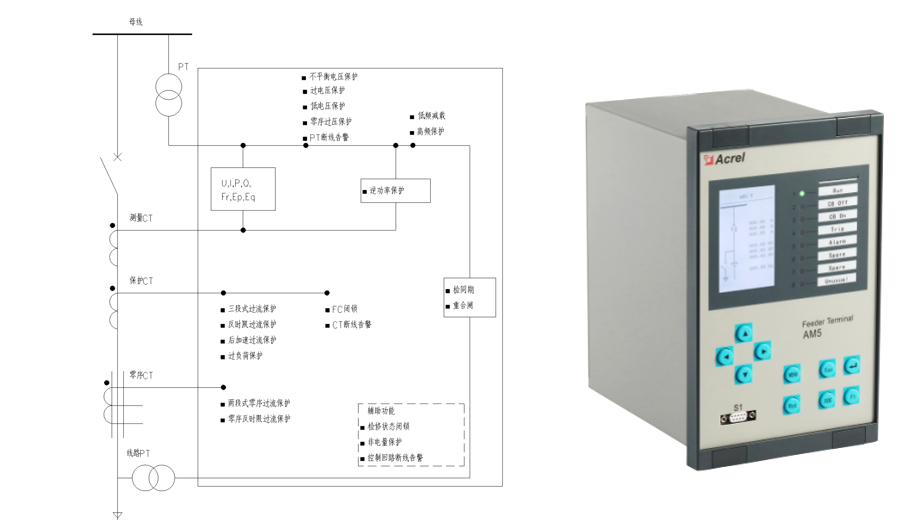

   • AM5SE 微机综合保护装置


   • 核心保护逻辑齐全：三段式过流、零序过流、过 / 低电压、逆功率、PT 断线告警，速断保护动作≤40ms，自带故障录波，适配储能反向送电工况。

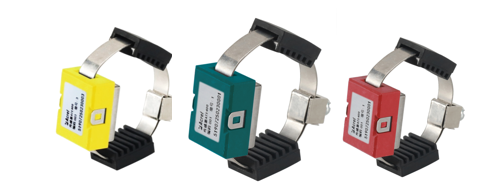

1. ATE400 无线无源测温传感器

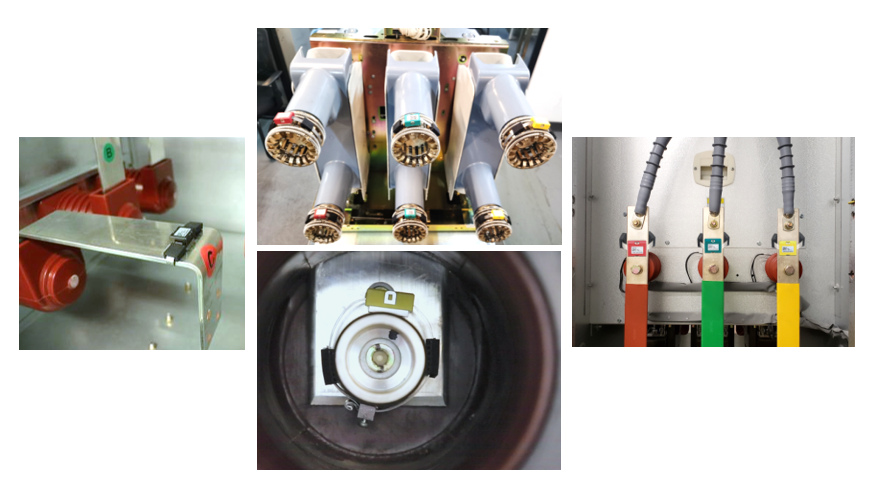

   卡扣式安装于断路器触头、母线搭接点、电缆接头，470MHz 无线免布线，电流≥5A 自动激活，实时监测接点过热隐患。



   功率柜数十路功率模块密集堆叠，散热差、短路连锁烧毁风险最高，专属高配防护方案：

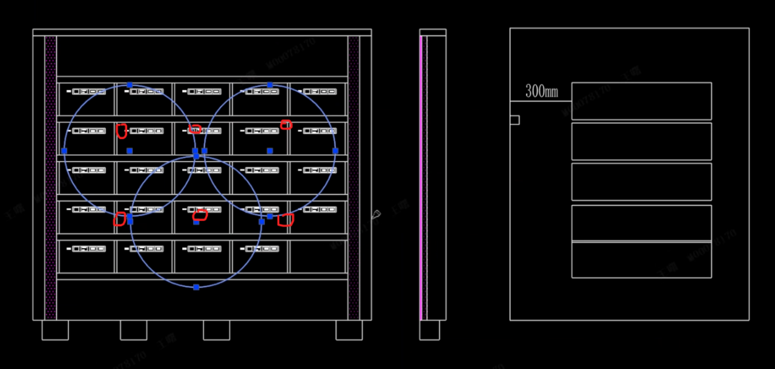

   • ARB4-A6 多路弧光保护主机


   • 单台支持 6 路弧光探头，沿每层功率模块前后均匀布点，双判据 7.8ms 极速分断，避免单模块故障蔓延整柜。

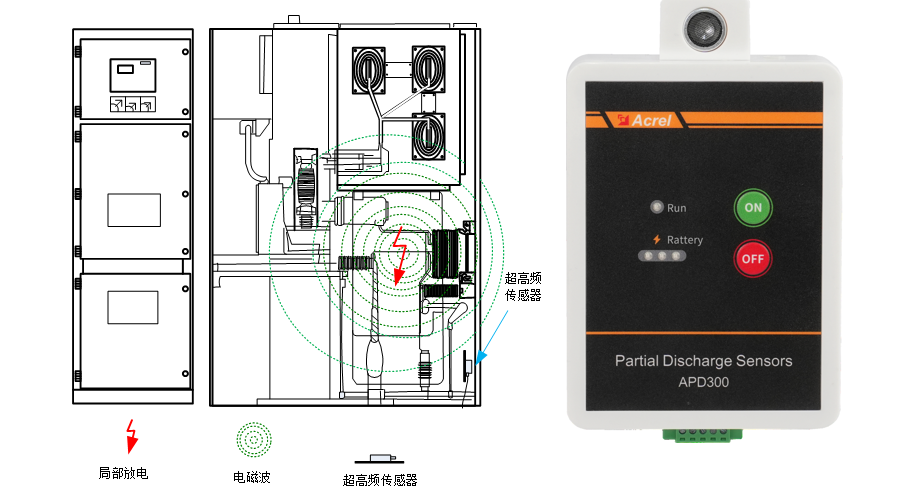

   • APD300-L 三合一局部放电监测


   • 磁吸式安装电缆室，同步采集特高频 UHF + 超声波 AE + 地电波 TEV 三类局放信号，精准捕捉电缆、母线绝缘老化放电，同步采集柜内温湿度噪声。

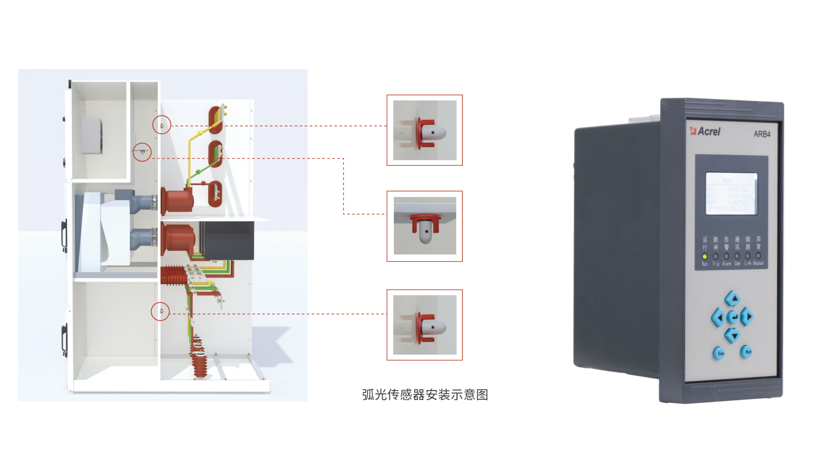

     ARB4-A3 弧光保护系统

     母线、断路器、电缆室全域布设无源弧光探头，单判据动作仅 3.8ms，短路产生弧光瞬间跳闸，杜绝母线爆炸起火。

     2. 高压输入柜：整流单元高压回路防护
   •


     输入柜承载 10kV 整流、电抗器一次回路，重点防控高压接点高温、内部弧光、绝缘放电：




   1. ARB4-A3 弧光保护，覆盖母线、断路器、电抗器区域；
   2. ATE400 无线测温监测进线铜排、电抗器接线端子；
   3. APD300-L 监测高压电抗器绝缘局放；
   4. 配套温湿度传感器，联动加热器 / 风机消除柜内凝露爬电风险。
   5.

   6. 3. 功率柜：SST 核心模块高风险区专项监控

2. APD300-L 局放监测：实时监测功率驱动板、高频变压器绝缘放电；

3. 一体化环境监测：集成烟感、水浸、温湿度、高清摄像头，提前预警漏水、起火、散热失效

4. 4. 直流输出柜：800V 高压直流绝缘 & 测温防护




   输出侧为不接地高压直流系统，直流接地、母线高温会直接造成后端算力 / 储能设备停机，两大核心设备保驾护航：

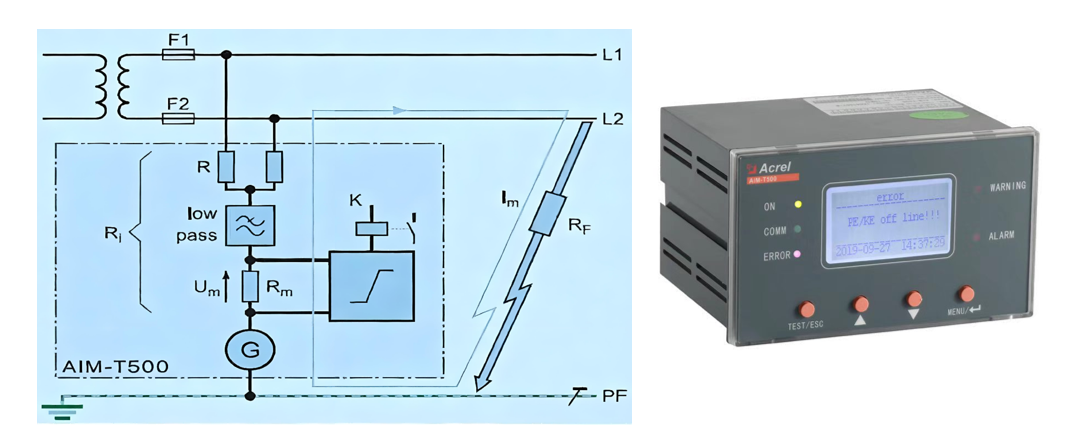

   ① AIM-T500 直流绝缘监测仪

   采用交流注入法，24h 实时监测 ±800V 母线对地绝缘电阻，监测范围 1kΩ~10MΩ，绝缘阻值低于阈值立即声光告警，支持故障支路精准定位，杜绝直流接地短路事故。

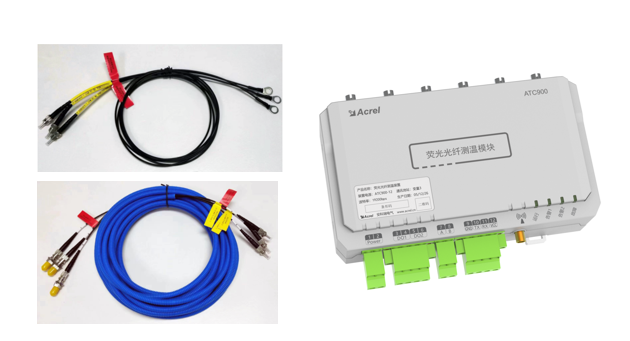

   ② ATC900 荧光光纤测温系统

   光纤探头紧贴直流主铜排、分支母排，具备 80kV 工频耐压，抗直流强电磁干扰，测温精度 ±0.5℃；搭配 ARTM-8L 采集单元，多通道温度集中显示，支持 5 级温度告警。



   三、方案核心五大价值




✅ 全链路一体化成套防护一套方案覆盖 10kV 中压→输入功率单元→800V 直流输出全流程，无需多厂家拼凑设备，简化项目设计、施工、验收流程。

✅ 隐性故障提前预判，减少停机损失局放、接点温升、直流绝缘衰减等看不见的隐患实时监测预警，避免突发短路、起火导致 SST 整机报废、算力 / 储能长时间停机。

✅ 毫秒级故障隔离，保障高可靠供电弧光、短路故障最快 3.8ms 分断，缩小故障影响范围，匹配数据中心、储能电站 99.99% 高供电可靠性要求。

✅ 适配新型 800V 直流工况配套专用直流绝缘监测、耐高压光纤测温产品，解决传统监测设备无法适配高压直流强电磁环境的痛点。

✅ 合规易运维，资质齐全全线产品均取得 CE 认证、型式试验报告；传感器卡扣 / 导轨式安装，支持热插拔，后期运维便捷，满足数据中心、新能源电站国网 / 机房验收标准。

随着 SST 固态变压器加速落地，它不再是小众前沿设备，而是新能源、算力机房的主流配电核心。复杂交直流混合工况下，传统简易监测手段早已无法满足安全需求。

安科瑞依托完整的高压继电保护、无线测温、局放监测、弧光保护、直流绝缘监测产品线，打造 SST 专属全维度智能安全监测体系，覆盖设备全生命周期，为固态变流系统长效、稳定、安全运行保驾护航。
