从110kV变电站到IT机柜末端
安科瑞数据中心全链路电力解决方案
电力监控 · 电能质量 · 电气测温 · 弧光保护 · 母线监控 · 精密配电 · 直流绝缘监测
随着人工智能与算力经济的爆发式增长，AIDC算力中心对供电系统的要求日益提高。高密度GPU机柜、兆瓦级功率密度，对配电安全、电能质量与能效管理提出了严苛挑战。安科瑞数据中心解决方案覆盖从110kV变电站到IT机柜末端的全链路，围绕电力监控、电能质量监测、电气接点测温、弧光保护、母线槽监控、列头柜精密配电与直流绝缘监测，构建起贯穿供配电全过程的电力安全体系。
典型数据中心的供配电链路为：110kV变电站 → 10kV变电所 → 0.4kV配电室 → 列头柜 → IT机柜。市电经110kV进线引入并采用2N冗余，经主变降压至10kV，再经变压器降至0.4kV配电；同时配置柴油发电机作为后备电源，末端以UPS与精密配电保障IT设备供电连续性。安科瑞解决方案覆盖以上全部环节，实现从110kV变电站到IT机柜末端的全链路电力监控与测温。
安科瑞数据中心供配电系统架构与五大解决方案板块
电力监控系统（Acrel-1000）
核心能力 综自系统·微机保护、备自投与逐级投切、电能质量在线监测、弧光保护·局放监测
电气接点测温（ATE系列）
覆盖点位 高压/低压柜接点测温、列头柜接头测温、电缆桥架·母线槽外壳、无线组网
电力模组一体化监控（ATU系列）
核心能力 电气全链路可视化、UPS监测、环境监测、电气接点温度监测
母线槽智能监控（AMB系列）
覆盖点位 大母线红外/光纤测温、小母线始端/插接箱监控、连接器接头测温
列头柜精密配电（AMC系列）
核心能力 AMC100多回路监控、4路进线+192路出线、交流/直流兼容、对接动环/DCIM
变电站综合自动化系统涵盖综自系统、微机保护、备自投、电能质量、弧光保护与局放监测，为数据中心前端供配电提供可靠保护与控制。
变电站综合自动化系统双机双网拓扑
AM6 / AM6SE 微机保护装置
全覆盖保护 110kV及以下回路，过流、速断、过负荷、失压、过压、非电量等保护功能齐全
操作与通信 自带操作回路，开入丰富、开出自由配置；USB口升级、以太网接口，支持IEC61850
输出与认证 4-20mA模拟量输出与直流测量功能；国家机构型式试验认证
AM5系列 备自投与逐级投切
AM5SE-B 备自投 采集进线电压电流、母联位置，控制进线/母联/柴发分合闸
AM5SE-DB 低压备自投 0.4kV系统，三路进线+两路柴发的备自投控制
逐级投切策略 单路失电：跳进线→跳负载→合母联→逐级合负载；双路失电：柴发自启动→合柴发→逐级合负载
APD300 局放监测传感器
三合一监测 特高频UHF（电磁波）、超声波AE（声波振动）、地电波TEV（暂态对地电压）
功能特点 放电次数与放电量实时监测、PRPD/PRPS图谱分析，集成噪声/温度/湿度监测
安装与认证 磁吸式安装，三合一有线/无线可选；国网电科院认证
APView500 / APView400 / APView350 系列，实现稳态、暂态、瞬态全维度监测与分析，为数据中心敏感负载提供电能质量保障。
全维度监测与分析
稳态监测 电压/电流/功率/电能测量、电压偏差、不平衡度、谐波与间谐波、电压波动与闪变
暂态监测 电压暂升·暂降·短时中断、暂降源定位、容忍度曲线（ITIC / SEMI F47）
瞬态监测 电压/电流瞬变捕捉，冲击性与振荡性瞬态
故障录波与统计 COMTRADE格式波形；日统计值符合Q/GDW 10650.8，存储5年；PQDIF数据导出
认证 江苏省电科院A类认证、开普实验室EMC认证
ARB6 / ARB4 弧光保护装置配合 ARB-S 弧光探头，以弧光判据快速切除故障，有效降低开关柜弧光短路造成的设备损坏与人身伤害风险。
ARB6 / ARB4 弧光保护装置典型配置示意
ARB6 / ARB4 弧光保护
ARB6 集中式 6 / 12 / 18 / 24 / 30 路探头可选，适用于段母线集中保护
ARB4 馈线式 1 / 2 / 3 路探头可选，安装在馈线柜
快速动作 单判据动作时间3.8ms，双判据动作时间7.8ms
可靠自检 探头及光纤链路实时自检；感光类型可见光/紫外光可选；双股阻燃弧光光纤
认证配置 国家机构认证、莱茵CE认证；I/II段母线各1台ARB6 + 每面馈线柜1台ARB4
ATE系列无线测温传感器实现全场景覆盖，对高压开关柜、低压柜、列头柜、电缆桥架及母线槽外壳等关键接点进行在线温度监测，及时发现过热隐患。
ATE系列无线测温全场景覆盖方案
ATE系列无线测温传感器
高压开关柜 ATE400：母排连接点、触头、电缆搭接头测温，每面柜3~6点配置
低压配电柜 ATE400：框架断路器接头、母排连接点、抽屉柜电缆接头、出线开关3点测温
列头柜 PT100/NTC + ARTM-24：列头柜内部接头、母排连接点测温，配合AMC精密配电
电缆桥架/服务器 ATE300P：室内电缆桥架、母线槽外壳、数据中心服务器测温
组网方式 ATE无线发射 → ATC600接收器汇聚 → RS485上传HMI/监控系统
ATU一体化电力模组智能监控系统面向数据中心电力模组，实现电气全链路可视化监控，并集成环境监测与告警管理，助力运维集中化、可视化。

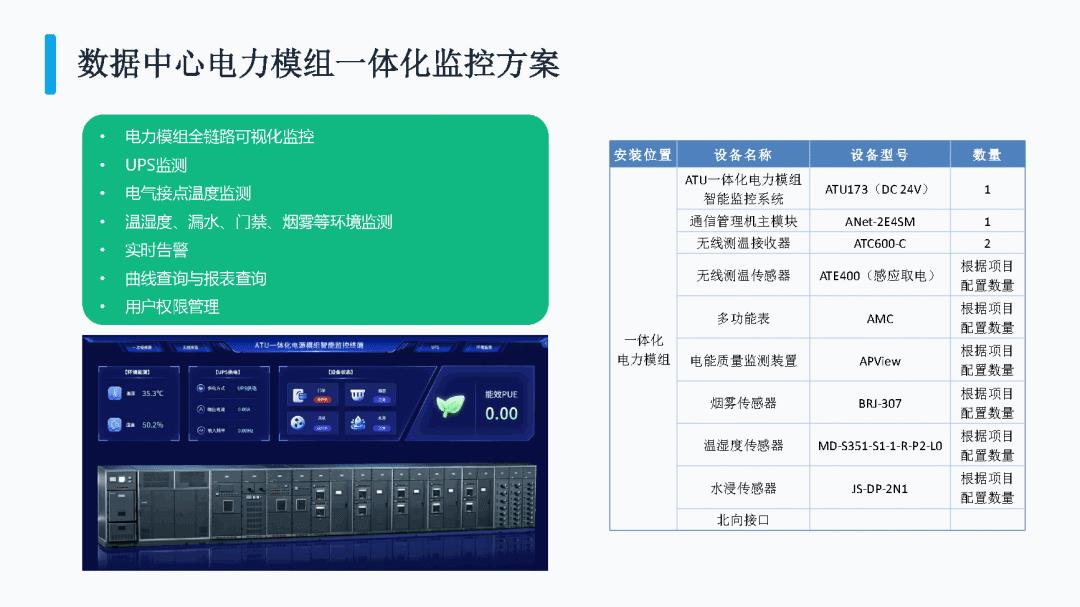

数据中心电力模组一体化监控方案与设备配置
ATU一体化电力模组监控
全链路监控 电力模组全链路可视化监控，UPS监测、电气接点温度监测
环境监测 温湿度、漏水、门禁、烟雾等环境监测，实时告警
运维管理 曲线查询与报表查询、用户权限管理，对接动环/DCIM平台，北向接口转发
典型应用 世纪互联乌兰察布零碳智算中心基地一期项目（64套电力模组一体化监控）
母线槽分为大母线（密集型母线槽，电流规格通常达数千安培）与小母线（智能小母线，电流规格通常在630A以下）。安科瑞提供红外测温、光纤测温与NTC连接器测温三类技术，并对始端箱、插接箱与连接器进行全点位监控。
小母线始端箱/插接箱/连接器测温环网组网示意
四大模块
始端箱监控 AMB100-A-P1-C：支持漏电流、零地电压、中性线电流测量
插接箱监控 AMB100-A-xS：2P/4P两种尺寸，1~4路三相监测，接口插拔防呆
连接器测温 AMB300：红外测温（内部接点）或NTC测温（盖板外表面），两种方式灵活适配
监控采集箱 ATP010KT：HMI触摸屏 + 环网通讯模块（冗余组网、防单点故障）+ 开关电源
母线槽三种测温技术对比：分布式光纤 / 红外测温 / NTC连接器测温
AMC100系列多回路精密配电监控，兼容交流/直流系统，面向列头柜末端配电实现多回路电参量与温度的精细监测。
AMC100系列多回路精密配电监控模块
AMC100系列监控模块
回路灵活配置 单个分模块可监测30/48单相回路，最大4路进线 + 192路出线
免外部电源 主备路任意一路电压输入即可工作，输出24V给分模块和触摸屏供电
应用安全 支持连续A/B/C相间隔接线，避免相间短路风险
功能丰富 事件记录、操作记录、虚拟电表、可编程DO、报警分级，支持定制开发
系统兼容 交流系列与直流系列（-48V / 240V / 336V）多型号可选，对接动环/DCIM平台
传统400V低压交流配电架构在高密度GPU服务器机群面前已触及物理极限，基于固态变压器（SST）的800V高压直流（HVDC）供电架构正成为行业共识。800V直流母线采用IT不接地方式，正负极均不直接接地，单点接地故障隐蔽性强；若发生第二点接地，将瞬间形成短路回路，可能造成设备起火、停机乃至算力集群灾难性宕机。T/CMEEEA 261-2026《数据中心高压直流系统技术要求》明确要求800V直流系统必须配置绝缘在线监测装置，并在绝缘异常时10ms内快速诊断。
AIDC算力中心典型配电架构：10kV → SST → DC 800V → 算力机柜
AIM-T500L 直流绝缘监测仪
电压监测 DC 0~800V 或 AC 0~690V，适配800V及以下不接地交、直流系统
绝缘电阻监测 1kΩ~10MΩ 宽监测范围（预警/报警范围10kΩ~10MΩ）
快速响应 绝缘监测时间 < 5s，3组继电器分级告警（出错/预警/报警）
通信与安装 RS485 Modbus-RTU；导轨嵌入式安装，IP30防护，宽温-15~+55℃
故障定位 配合ASG200测试信号发生器与AIL200-12绝缘故障定位仪，精准定位故障回路
AIM-T500L 绝缘监测与故障定位安装位置示意
随着AIDC向更高密度、更大功率方向演进，800V高压直流供电架构将成为新一代算力基础设施的标准配置。安科瑞以覆盖全链路的电力监控、测温与安全防护产品体系，从110kV变电站到IT机柜末端，助力数据中心安全、可靠、绿色运行。
