在工业连续化生产场景中，一次转瞬即逝的电压暂降（俗称 “晃电”），就有可能引发变频器保护性停机，造成整条产线非计划停运。电压跌落时长往往不足 1 秒，但恢复生产却要耗费数小时，带来产品报废、产能损失、工艺重启等多重经济损失。安科瑞 ARD‑KHD‑S03 系列抗晃电保护装置，针对接触器、变频器、软启动器回路，提供末端抗晃电解决方案，帮助工业企业化解晃电带来的生产风险。

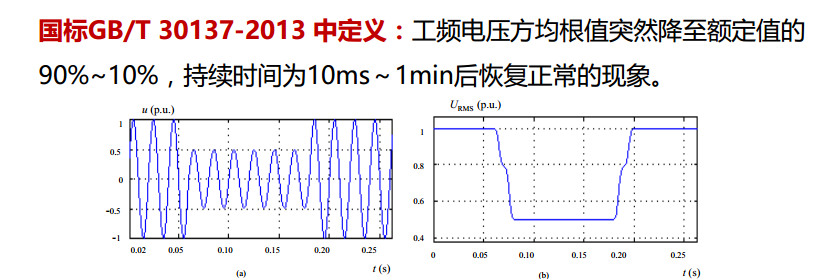

相关统计显示，90% 以上的电能质量问题根源来自电压暂降，雷击、电网短路故障、大功率电机启动、备自投装置切换，都会造成电网电压短时跌落，跌落幅度可至额定电压 70% 以下，持续时间从 10ms 到 1 分钟不等。变频器 IGBT 模块直流母线失压耐受限仅为 15‑25ms，而现场晃电持续时间常常达到数百毫秒，远远超出设备耐受阈值。
变频器由整流、直流母线、逆变三部分构成。当电网发生晃电，电网输入电压快速下降，中间直流母线电压随之跌落，一旦低于逆变工作门槛，IGBT 模块触发过流保护，变频器直接报故障 ERROR 并锁机停机。停机之后，人员到现场完成故障复位、参数核对，设备才可以重新启动。不同于普通电机保护器自带失压再起能力，变频器本身不具备故障后自动恢复能力，这一短板依靠外挂保护装置补齐。
一次晃电引发的非计划停机，损失可达数十万至数百万元，单次事故损失往往就超过整套抗晃电治理的投入。由此可见，晃电治理并不是锦上添花的升级，而是企业生产的止损手段。越贴近设备控制层开展治理，单点改造成本越低，治理见效速度越快。

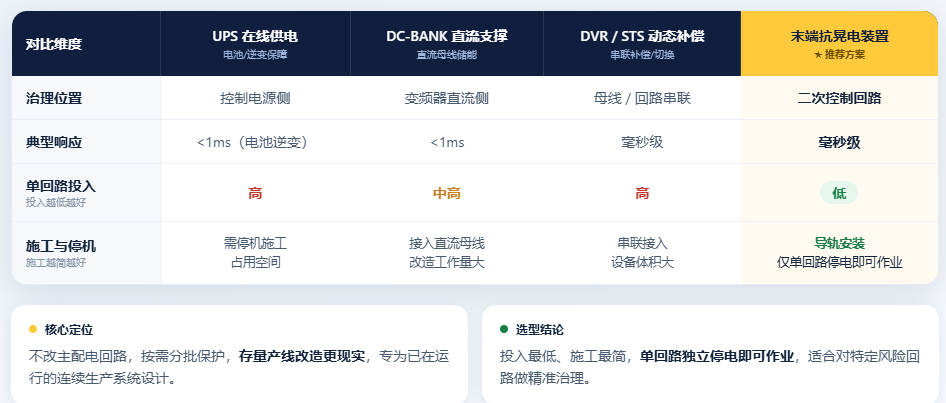

目前行业内针对变频器回路的电压暂降治理主要有四种技术路线：在线 UPS 供电、DC‑BANK 直流支撑、DVR/STS 动态补偿、末端抗晃电装置。
源头变电站改造、隔离干扰等方式投入巨大、建设周期漫长，更加适合新建工程项目。对于已经投产运行的存量生产线，末端抗晃电装置是更现实的选择。它无需改动原有配电主回路，可以分批实施改造，哪台设备惧怕晃电，就对哪台设备进行保护，不打断原有配电架构。
安科瑞构建了分层末端抗晃电治理体系：
-
第一层：接触器回路。解决电压跌落时接触器线圈释放跳闸，ARD‑KHD‑S03A/B/D/J 实现晃电保持吸合，电压恢复延续原有控制逻辑。
-
第二层：变频器、软启动器回路。选用 ARD‑KHD‑S03F，实现故障识别、ERROR 复位与自动再起动。
-
第三层：数据监测层。电机保护器、电能质量仪表 + 云平台，完整记录晃电事件，故障可追溯。
4 ARD‑KHD‑S03 系列产品核心功能与型号选型

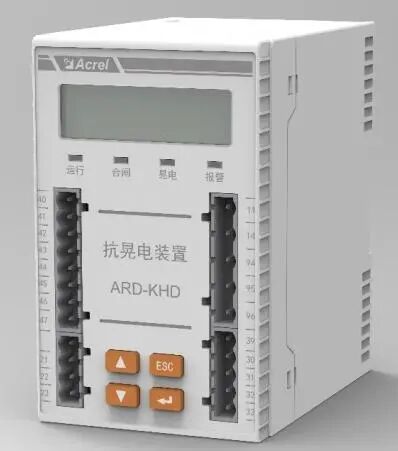

ARD‑KHD‑S03 系列抗晃电保护装置覆盖普通接触器回路、节能接触器回路、变频器及软启动器回路，模块化型号分工，DIN 导轨安装，改造仅需单回路停电，无需整线停产。

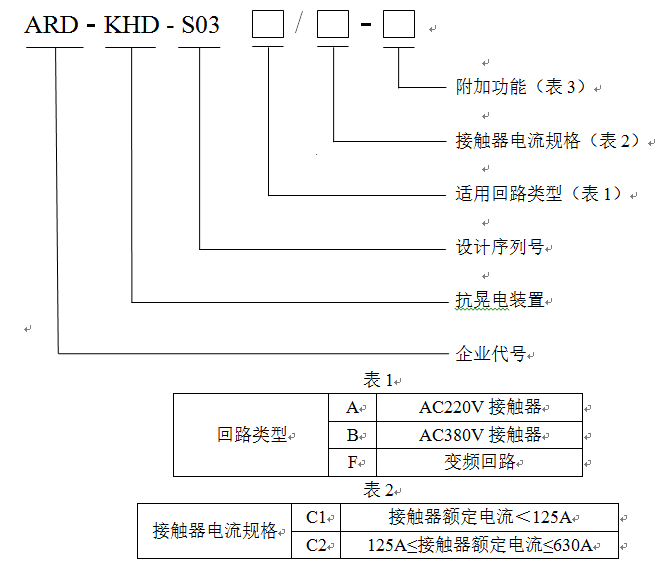

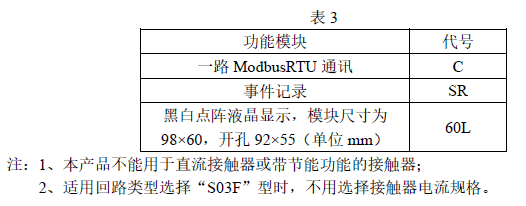

4.1 型号分工
4.2 产品四大核心能力
1）晃电保持 + 晃电再起二合一：至长保持时间 10.999s，参数可编程；兼顾接触器防脱扣、变频故障自恢复。
2）工艺可编程配置：来电重启延时、晃电禁止启动时间按需设定，避免多电机同时启动冲击电网。
3）事件完整记录：晃电、开关量、暂升暂降等事件各保存 16 条，统计晃电次数，便于电能质量排查。
4）现场部署便捷：导轨安装；抽屉柜可配 IP65 外置显示模块；支持 U 盘升级，MODBUS‑RTU 通讯接入后台。
4.3 变频器回路工作逻辑
S03F 配置 4 路 DI、4 路无源 DO，完整流程：
监测控制回路电压 → 判断晃电状态 → 采集设备运行、故障信号 → 电压恢复输出复位信号 → 延时到达自动再起动全程无需人工到场，实现无人值守自恢复。
4.4 关键技术参数与选型步骤
辅助电源 AC85‑265V（S03B 为 AC380V±20%），功耗＜10VA；工作温度‑10℃～55℃；主体 IP30，海拔≤2000m。
三步选型：
-
区分回路类型：接触器回路选 A/B/D/J；变频 / 软启回路选用 S03F；
-
确认控制电压；
-
根据柜体选配外置显示，按需开启通讯。

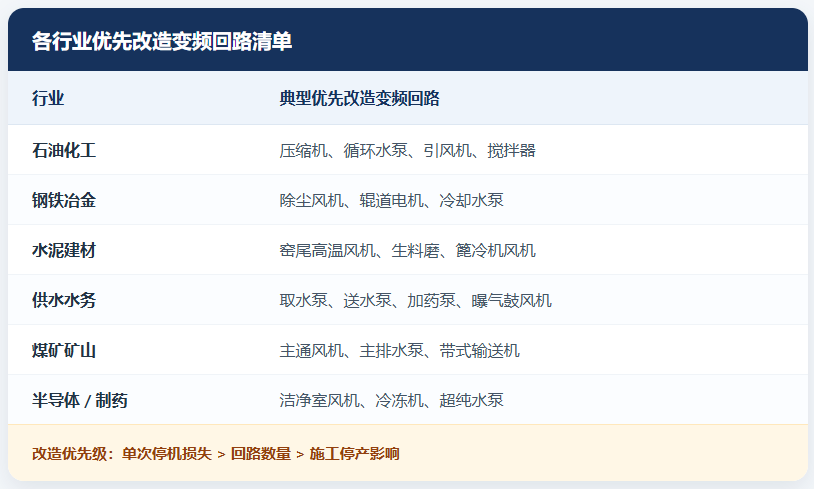

石油化工、钢铁冶金、水泥建材、供水水务、煤矿矿山、半导体制药等连续生产行业为改造对象。优先保护无人值守、停机损失巨大的关键设备。
5.2 工程案例与收益测算
某年产 30 万吨聚苯乙烯化工项目，配置 52 台 ARD‑KHD‑S03A，完成模拟晃电测试，投运运行稳定。
投入产出测算维度：
-
直接损失：受影响产能 × 停机时长 × 单位毛利；
-
隐性损失：在制品报废、工艺重启、订单延期等；
-
综合投入：设备 + 安装调试 + 模拟晃电测试。
5.3 标准落地流程
-
梳理现场回路清单，按停机损失排序确定改造优先级；
-
根据工况选型、输出方案报价；
-
安装调试，开展模拟晃电测试验证再起动功能，验收交付。
电网晃电难以消除，但可以通过技术手段实现设备无感穿越电压暂降。安科瑞 ARD‑KHD‑S03 系列末端抗晃电保护装置，无需大规模改动主配电系统，针对风险回路防护，解决接触器脱扣、变频器晃电锁机停机难题，为连续工业生产筑牢电能质量防护底线，以可控的末端投入规避高额非计划停机损失。
