DC800V 算力时代，AIM-T500L绝缘监测 在 AIDC 机房的应用实践

当一座算力中心满载运转、数千张 GPU 卡同时点亮时，没有人愿意为一个「看不见的隐患」买单——但偏偏，最危险的故障，往往就藏在看不见的地方。

AI 大模型训练让数据中心一路狂奔。传统 400V 交流配电在兆瓦级高密度机柜面前已经「跑不动」了，基于固态变压器（SST）的 800V 高压直流（HVDC）供电架构，正成为新一代算力中心的标准答案。

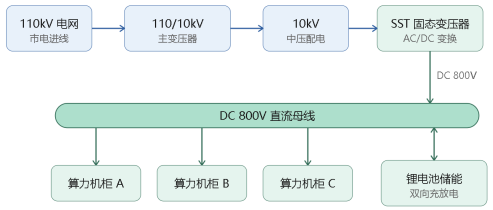

图1 AIDC配电结构示意图

电压上去了、损耗降下来了，但一个隐蔽的安全问题也随之而来——800V 直流母线采用不接地（IT）方式运行，正负极都不直接接地。单点接地时系统照常运转，谁都不知道；一旦出现第二点接地，瞬间形成短路回路，轻则设备起火停机，重则整个算力集群宕机。

T/CMEEEA 261-2026《数据中心高压直流系统技术要求》团体标准已经把话说得很清楚：800V 直流系统必须配置绝缘在线监测装置。

为什么 800V 系统的绝缘风险特别高？

三个原因，每一个都直指算力中心的命门：

① 高频电磁环境，加速绝缘老化。SST 采用 SiC 功率器件和高频 PWM 调制，高频、高压、高电压变化率的端工况持续「压榨」绝缘材料，老化速度远超传统场景。

② 直流接地故障隐蔽性强。单点接地系统还能正常跑，传统保护设备察觉不到，人工巡检更发现不了——真正的「带病运行」。

③ 故障后果严重。两点接地瞬间短路，可能直接摧毁功率模块，造成重大损失。

一套方案，把「看不见」变成「随时可见」

安科瑞 AIM-T500L 直流绝缘监测仪，正是为这类场景而生。

图2 AIM-T500L直流绝缘监测仪

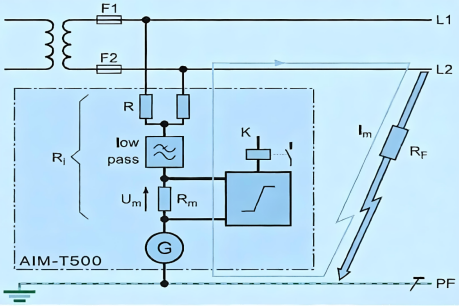

它采用信号注入法，实时测量不接地直流系统与地线之间的绝缘电阻——母线带电、不带电都能监测。绝缘监测范围 1kΩ~10MΩ，覆盖 DC0~800V / AC0~690V 电压等级，监测响应时间不到 5 秒。

AIM-T500L 核心能力速览

· 绝缘监测：1kΩ~10MΩ，预警/报警范围 10kΩ~10MΩ

· 响应时间：＜5s，异常即时告警

· 报警输出：3 组继电器（出错 / 预警 / 报警）

· 通讯方式：RS485 / Modbus-RTU，数据实时上云

· 安装方式：嵌入式，防护等级 IP30，可直接集成进 SST 柜体

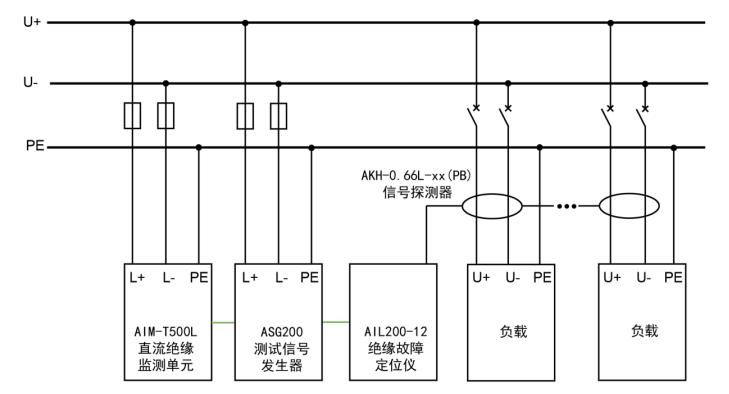

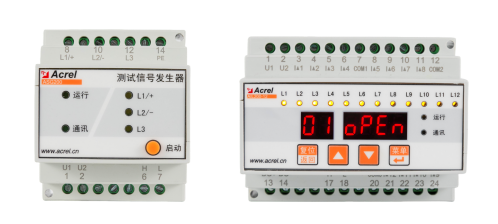

它不只是「监测」。配合 ASG200 测试信号发生器和AIL200-12 绝缘故障定位仪，还能快速定位故障回路——出了问题，直接告诉你「是哪一条支路」。

落地之后，它带来了什么？

这套绝缘监测方案，已经在国内多个互联网和运营商的数据中心项目中落地。实际工程中，它交付了四个实打实的价值：

✔ 全工况在线监测——母线带电、断电都能测，覆盖设备全生命周期，不留盲区。

✔ 明确故障识别——区分接地故障回路和故障类型，排查不再「大海捞针」。

✔ 智能预警联动——数据实时上传监控平台，多级告警 + 远程运维，人在千里之外也能掌控全局。

✔ 紧凑集成设计——导轨式安装、插拔端子，直接塞进 SST 柜体，不占额外空间。

算力的下一站，绝缘监测不再是「可选项」

随着 AIDC 向更高密度、更大功率演进，800V 高压直流架构将成为新一代算力基础设施的标配。在这一轮技术变革里，直流绝缘监测已经从「可选配置」升级为「强制要求」。

安科瑞 AIM-T500L，用信号注入法的精准测量、1kΩ~10MΩ 的宽监测范围和秒级响应，为算力中心 DC800V 系统筑起一道可靠的绝缘安全防线。从技术原理到工程实践，它已经验证了在不接地交、直流系统中的实用与可靠。
