选型干货｜SST 固态变压器全套监测元器件清单，安科瑞精准适配交直流全场景

更新时间：2026-07-24

浏览次数：17

一、前言：SST 固态变压器产业化提速，安全监测成刚需

随着新型电力系统、‌AI 智算中心‌、储能微网、光储充一体化、港口岸电、轨道交通快速发展，SST 固态变压器凭借体积小、交直流灵活变换、功率可控性强等优势，逐步替代传统工频变压器，成为新型变电核心设备。

不同于常规油变、干变，SST 内部包含高频功率模块、交流进线回路、直流母线腔体、多组电力电子器件，运行工况高频复杂，面临四大典型风险：

安科瑞深耕电力智能监测二十余年，针对 SST 专属定制全套配套硬件，实现弧光保护、交直流双路测温、局部放电、直流绝缘监测四大功能全覆盖，硬件型号标准化、供电统一、接线适配柜体集成，帮助设备厂快速完成整机配套。

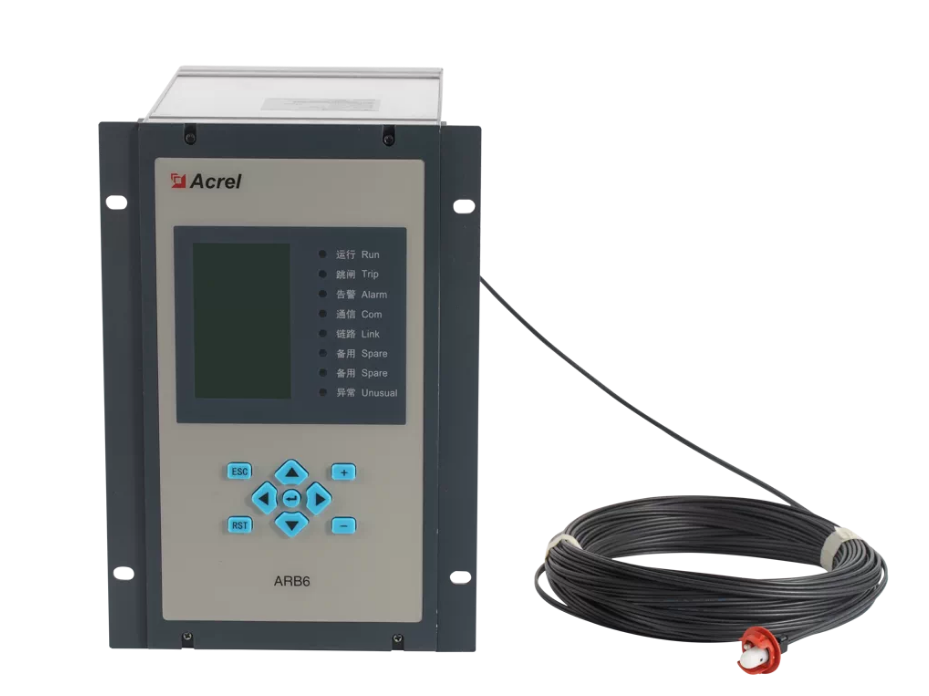

二、弧光保护：ARB6-A6+ARB-S0，抵御柜内弧光爆炸风险

光纤测温

固态变压器开关柜、功率舱一旦发生相间短路，弧光高温可瞬间熔化铜排、损毁 IGBT。安科瑞弧光保护实现光信号 + 电流双判据，极速跳闸。✅ 核心硬件配置

✅ 适配价值：动作速度快，区分常规短路和弧光故障，不误动，适配 SST 密集柜体狭小空间布线。

三、交流侧测温：ATC600-C，监控高压交流进线温度

SST 交流输入端接线端子、进线母排、工频侧绕组长期承载大电流，发热是最常见故障诱因。选用 ATC600-C 做交流侧集中测温。

✅ 参数明细

供电：宽压兼容 AC85~265V / DC100~300V，柜内交流、直流电源均可取电；

标配可接入 3 路 ATE400 无源温度传感器，贴装于交流母排、接线柱，实时采集温升，超温就地告警 + 远程上传。

四、直流侧测温：两套方案按需选，覆盖常规 / 强电磁场景

SST 直流母线、功率器件、直流线缆处于高频电磁环境，分 PT100 常规测温、荧光光纤抗干扰测温两条路线，适配不同成本与工况需求。

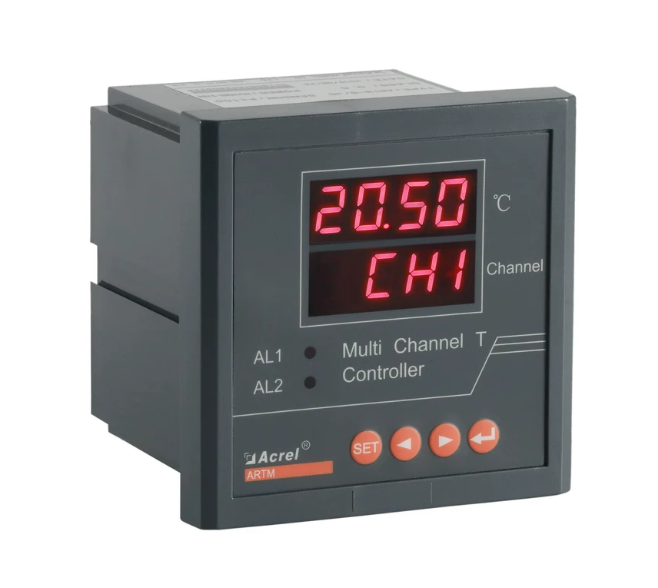

1.性价比方案：ARTM-8（PT100 热电阻）

主机供电同样支持 AC85~265V/DC100~300V；配套 PT100 传感器型号MPT101B130006，线长 4.5 米，适配常规工况直流回路多点测温，采购成本更低，接线简单。

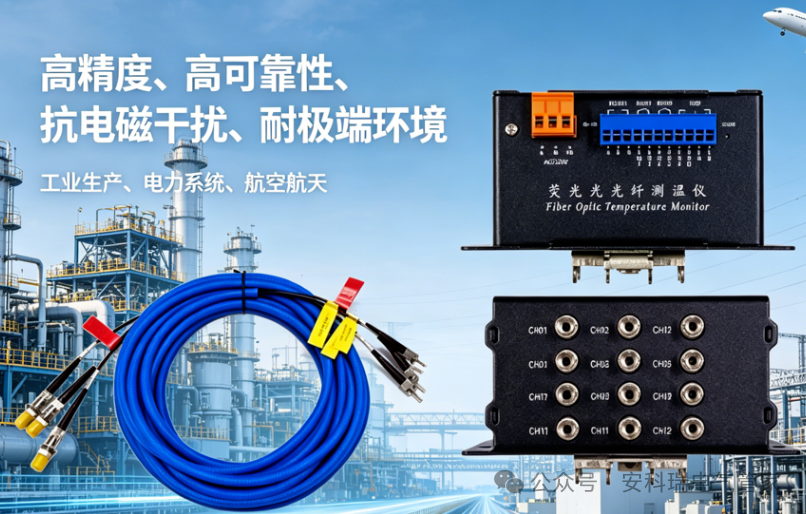

2.抗干扰方案：ATC900-12 荧光光纤测温

预留样机点位为 12 通道，直接选用型号 ATC900-12。光纤测温不受 SST 高频谐波、变频电磁场干扰，耐高温，适合大功率高频 SST、储能变流一体式固态变压器，精准监测密闭功率腔体内部温度。

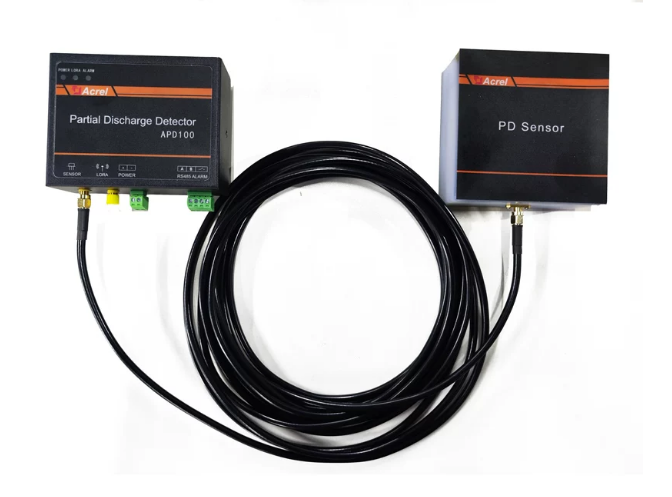

五、局部放电监测：APD300-L，预判绝缘隐性故障

固态变压器内部环氧绝缘、电缆接头、模块绝缘子长期高频交变电压下易老化，早期无明显外观故障，仅存在微弱局放。

安科瑞 APD300-L 标准化局放装置，按通用常规型号选型即可，实时采集柜体、模块内部局放信号，量化放电量，提前预警绝缘劣化，避免突发停机、模块炸机，帮助设备厂实现出厂质检 + 在线运维双重管控。

六、直流绝缘监测：守住 800V 直流母线安全底线

SST 直流侧为 IT 不接地系统，单点接地无明显故障特征，发展为两点接地会直接短路烧毁整机，是算力储能场景高发起火风险点，分三档标准化配套型号：

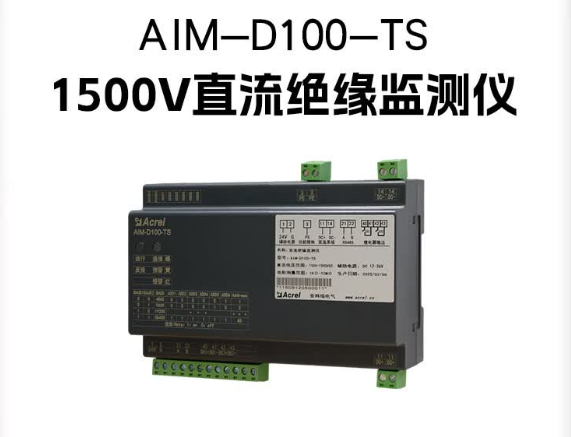

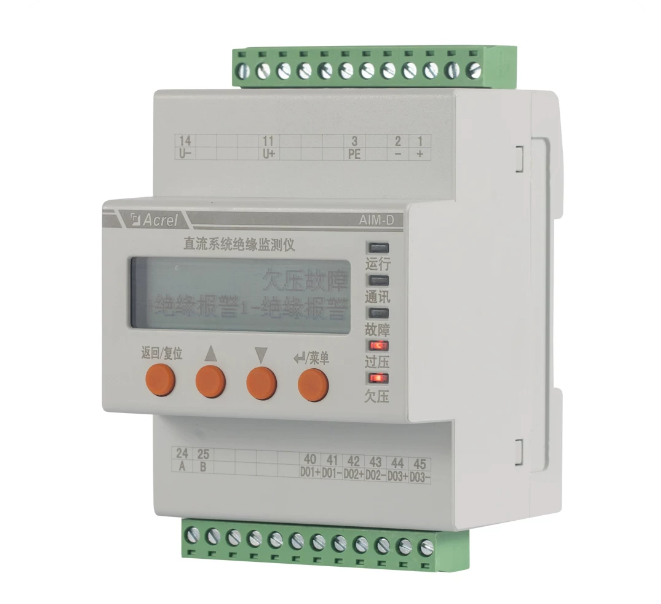

AIM-D100-TS（基础标配款）单段直流母线绝缘监测，适配常规 800V SST，实时监测正负极对地绝缘电阻，故障继电器联动 SST 急停，RS485 上传后台；

ACPD300 耦合器 + AIM-D500-CA（高压拓展款）注入式绝缘测量方案，符合 IEC61557-8 标准，适配多级级联高压直流 SST，绝缘监测精度更高，多用于出口、高可靠算力项目；

七、结语：

固态变压器作为新型电力系统 “能量路由器”，规模化商用浪潮已至，安全监测配套是整机通过验收、长期稳定运行的环节。安科瑞依托十余年电力监测研发积淀，提供可直接量产配套的标准化产品清单，支持样机测试、批量供货、定制适配开发，助力 SST 厂商整机安全防护体系，抢抓算力储能千亿赛道机遇。
