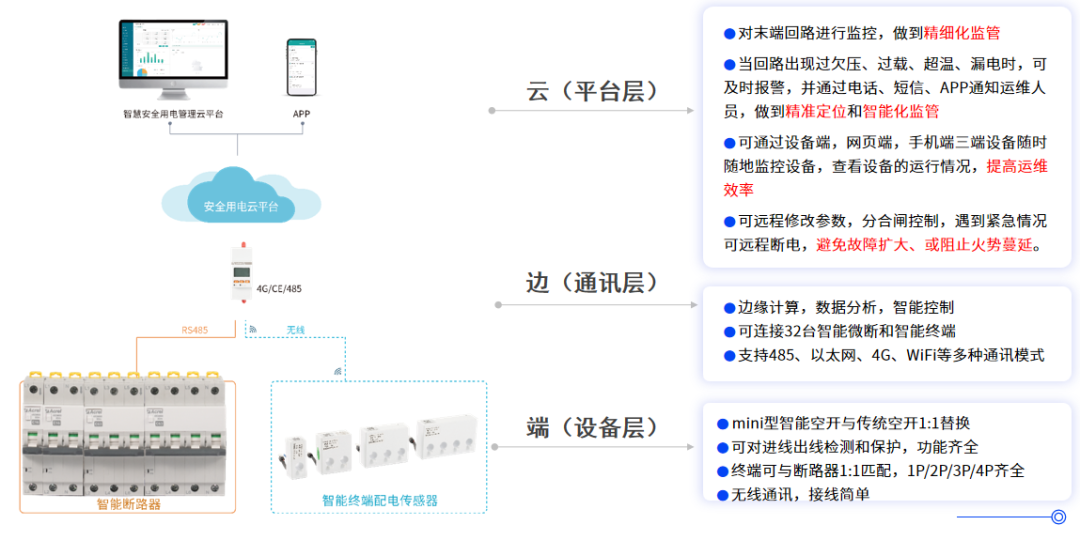

ASCB3-80m系列智能微型断路器（以下简称智能微型断路器）应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。智能微型断路器配合智能网关使用，对用电线路的关键电气参数，如电压、电流、功率、温度、漏电、能耗等进行实时监测，具有远程操控、异常预警、事故跳闸告警、电能计量统计、故障定位等功能。本系列产品可选单极、2极、3极、4极。

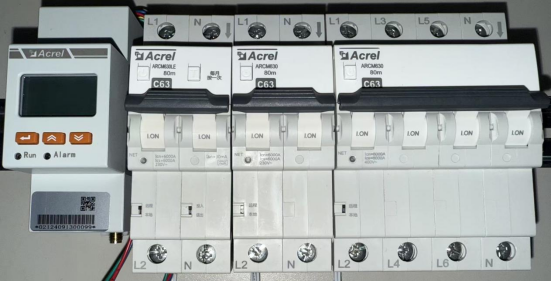

外观上：与普通开关的大小一致；壳架等级80A，最大电流支持80A

一、接线方法

1、智能微断的强电安装

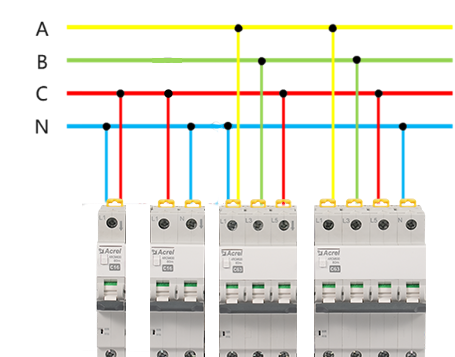

低压接线柜进线端与智能微断之间的接线示意图。

2、智能网关强电的安装

首先，网关的安装位置必须在同一排智能微断的最左侧。打开需要安装设备的配电箱门；确定可容纳安装网关的位置；截取适当长度的35mm导轨，固定于箱内；如箱内空间不足，则需提供外置扩展箱。

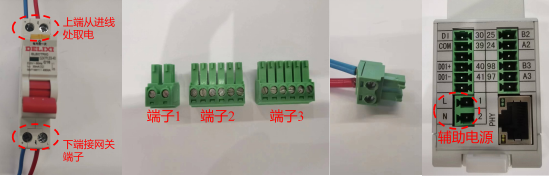

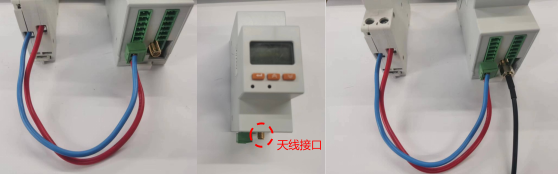

就地取AC220V作为网关电源，从断路器上端进线处取一根火线和一根零线，接到一个1P的保护断路器上端，再从1P断路器下端接到端子上，最后将端子插到网关辅助电源上。

网关的端子共有三个，较小的端子1用于给网关供电，另外两个用于通讯。

天线接到网关后，将天线放在配电箱外信号较强的位置，为方便接收信号。

3、网关与智能微断接线

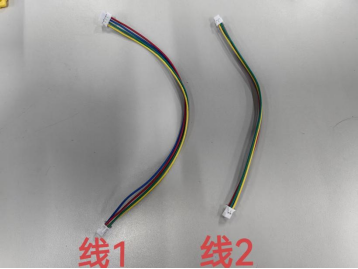

配套的排线有两种规格，线1稍长，为网关和智能微断之间的连接线,且两边的端子不一样；线2稍短，两端长度为15厘米，为智能微断之间的连接线，两边的端子相同。

连线前先将网关和断路器排列好，将网关放在所有断路器的最左边！！！

将线1带有四路水平排列的一端插入到网关上端的接口内，注意接口处卡槽有正反，反向无法插入接口，切勿暴力插入。

网关与智能微断排线接线需注意智能微断的两个端口为上进下出，需要接在智能微断的“12V IN”端口处。注意接口处卡槽有正反，反向无法插入接口，切勿暴力插入。

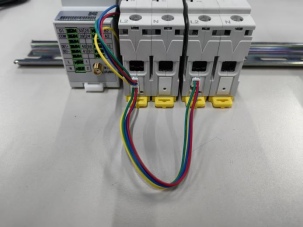

连接两台微断时，需要将线2的一端接入到上一台智能微断的“12V OUT”端口处，线2的另一端接入到下一台智能微断的“12V IN”端口处。

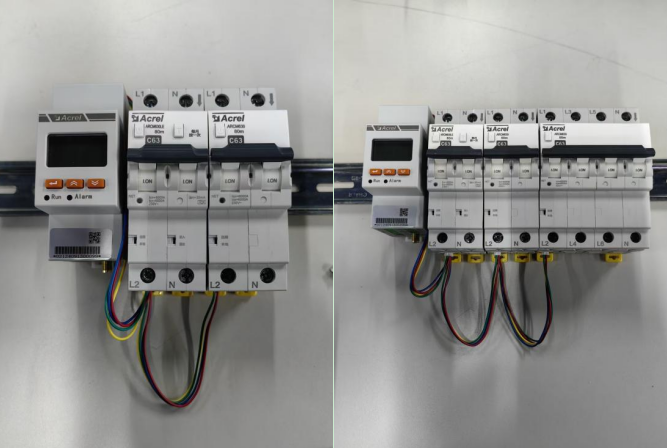

如果还要接后续断路器则按照上述步骤接好线，直到接最后一台。整体接线如下图所示。

注意！！！一台网关最多可以接32台断路器！！！

二、本地设置

1、网关按键功能

网关上共有三个按键，从左向右依次分别为确认\返回、上一项、下一项，其中确认\返回键短按为确认，长按为返回；上一项、下一项按键短按可切换进入的选项或调整数值。

2、自动编址（仅支持智能微断）

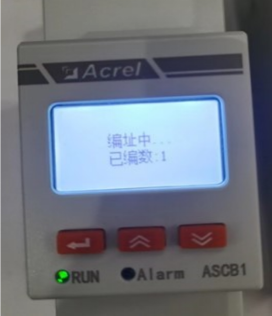

接线完成后，同时按上键和下键，网关开始一键自动编址，最靠近网关的智能微断地址为1，后面的智能微断地址依次排序。

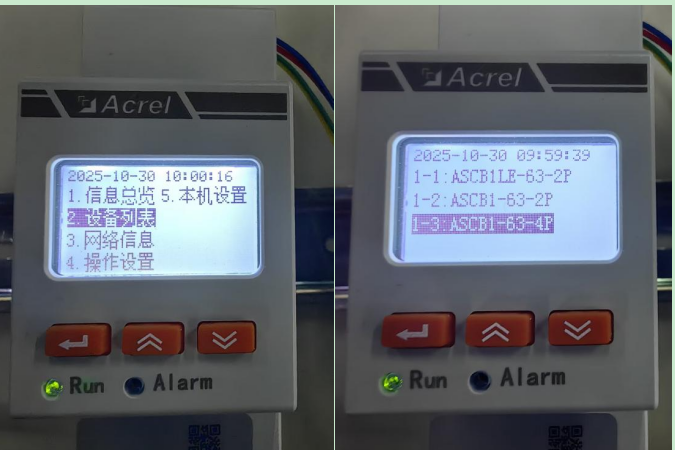

自动编址完成后，网关会进行重启，开机后重新进入到菜单界面。切换到2.设备列表，进入后可以查看被编址的智能微断数量及型号，检查设备数量是否与接入数量一致，如不一致需排查接线或重新编址。

4、协议设置

在网关连接到平台之前需要设置网关的协议（连接EIOT无需设置），进入5.本机设置，进入4.其他设置，切换到协议。如果连接安科瑞平台则该项设置为Acrel。

如果需要连接到其他平台，则需要将协议切换为Cust。

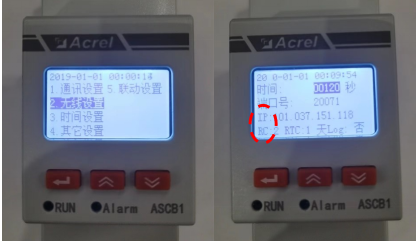

接着返回到菜单，进入2.无线设置，将IP和端口号值设置为需要连接到的服务器对应值即可。安科瑞平台的平台IP设置为101.037.151.118，端口号为20071。

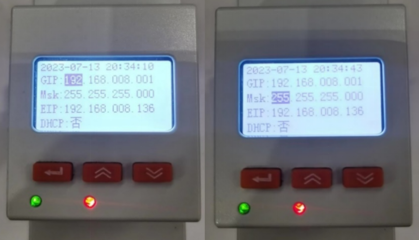

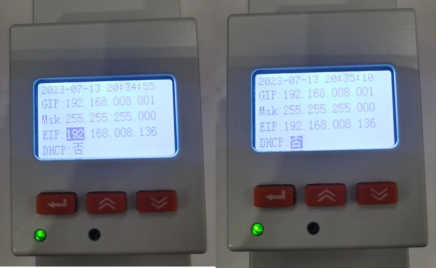

进入到下一页，GIP是与网关通过网线连接的电脑的IP，Msk为子网掩码。

EIP是网关自身IP，DHCP设置为是时，网关会自动获取本地IP，设置为否时，网关地址则为本地网关IP设置值。

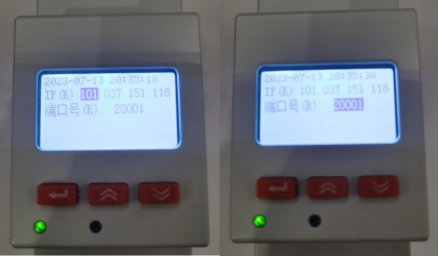

进入下一页，设置IP(R)为网关的注册IP，安科瑞平台的注册IP设置为101.037.151.118，端口号为20001。连接其他平台则此两项不需要设置。

5、网关连接平台

插入物联网卡或手机流量卡，将卡槽带有孔的一端朝下，将卡插入到网关中。

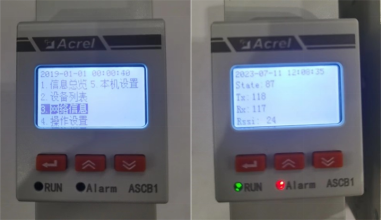

进入菜单，切换到3.网络信息选项，进入查看网关上state与Rssi值，State值为87，则网关已连接到平台，Rssi值为信号强度，网络信息显示如图所示。

6.APP版仪表上传流程

1、平台APP及网页

扫描二维码下载能源物联网APP，或者登录网页版平台；

2、上传平台流程

进入能源物联APP，输入，点击进入

点击注册

填入信息，点击注册

注册成功后进入登录界面，输入用户名密码，点击登录

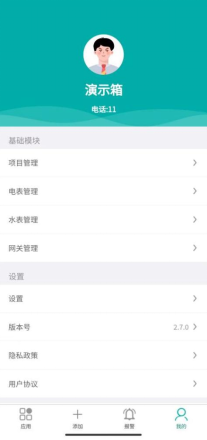

点击我的

点击项目管理

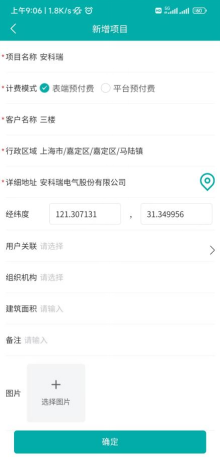

点击右上角加号，新增项目，填入项目信息，点击确定

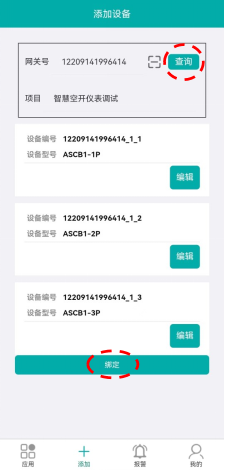

点击添加，点击扫描二维码，扫描网关设备的二维码，选择项目，再点击查询后这个网关下的设备会自动全显示出来了，点击进行绑定。

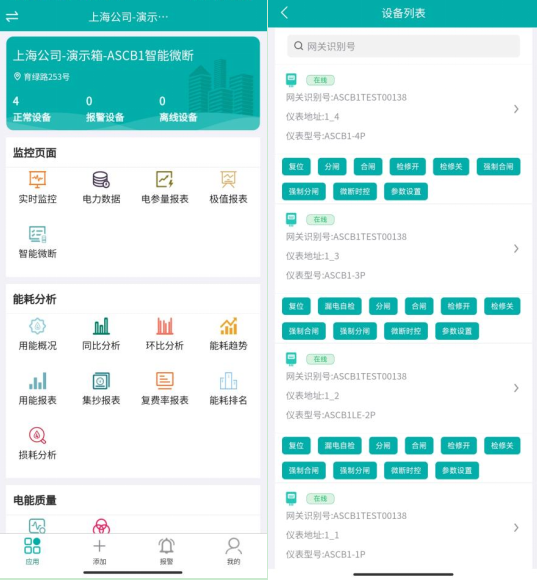

返回首页，点击实时监控进入设备列表
