安科瑞一体化监测装置守护东方希望北海氧化铝项目电力安全

在现代工业体系中，氧化铝作为关键无机非金属材料，广泛应用于冶金、电子、陶瓷、环保等多个领域，是推动产业升级的重要基石。而氧化铝生产的连续性与稳定性，依赖于电力系统的可靠运行——10KV变电所作为电力分配核心，其开关柜的安全状态直接决定了整个生产流程的顺畅与否。

1 概述

在广西北海市合浦县，一个年产能达480万吨氧化铝的重大工业项目——东方希望北海氧化铝项目，正紧锣密鼓地推进。作为区域生态铝产业链的核心一环，其电力系统的安全、稳定与智能化运行，直接关系到整个生产线的可靠性与效率。

在这一背景下，安科瑞智能操控、无线测温及局放监测一体化装置 成功应用于该项目10kV变电所，为数百面高压开关柜装上了“智慧大脑”与“感知神经”，实现了从电气接点温度、柜内局部放电到环境状态的实时监测与智能预警，筑牢了电力供应的安全防线。

2 产品需求

首先该项目需求对10KV开关柜配置智能操控装置，能够实时监测系统运行的电参量、同时能监测运行中的物理量，包括开关状态动态模拟显示，高压带电显示及闭锁，验电及核相功能、无线测温显示、开关柜局放监测、环境温湿度监测、电压电流功率等参数进行监测并显示；同时还应具有强制加热，强制照明，人体感应，语音报警提示、集成远方就地开关，分合闸开关、储能开关等功能；

3.配置方案

本次项目主要针对10KV高压柜进行智能操控产品以及局放监测产品的配置，智能操控装置ASD500安装在仪表室柜门上，每个柜子一台装置；局放监测装置APD300-L安装在电缆室柜壁上，每个柜子一台装置；每个柜子安装9点无线测温传感器。

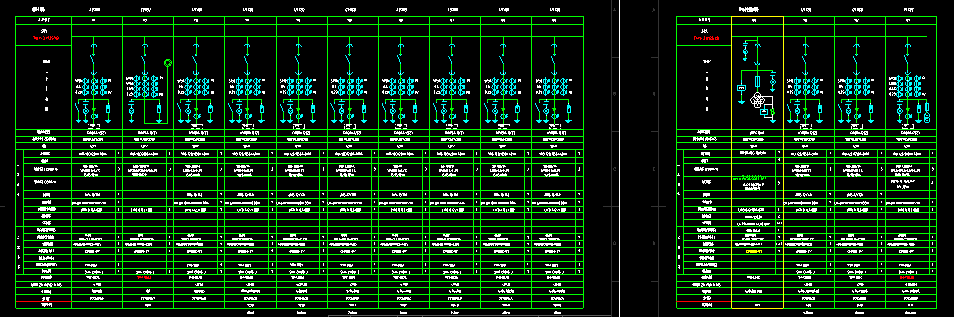

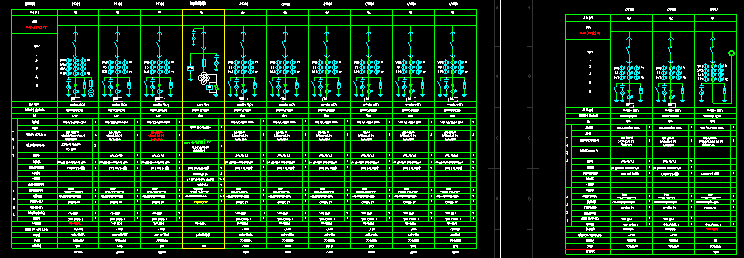

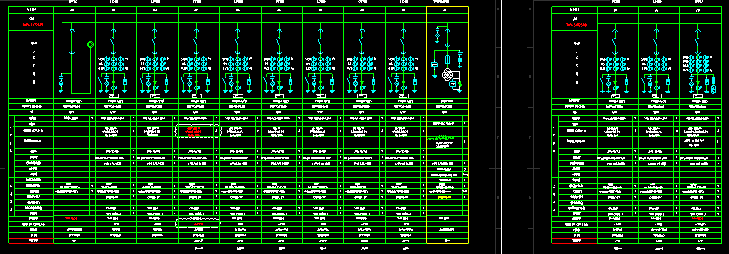

以下图片为部分变电所开关柜图纸：

本次东方希望北海氧化铝项目中使用智能操控装置ASD500共计347台，开关柜局放监测装置APD300-L共计347台，无线测温传感器共3123点。

4.产品介绍

本次东方希望北海氧化铝项目中使用了智能操控装置ASD500、开关柜局放监测装置APD300-L、以及无线测温传感器ATE400，下面将对项目中使用的三款装置进行产品介绍。

以上图片为ASD500、ATE400、APD300-L组网图。

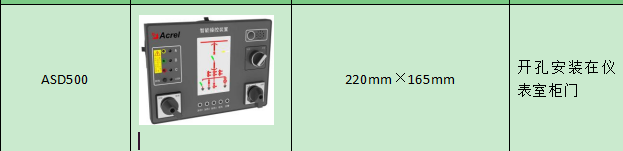

 4.1智能操控装置（ASD500）—— 柜前“智慧中枢”

• 安装位置：每面开关柜仪表室柜门。

• 核心功能：

  • 状态全景可视：动态模拟显示开关状态、高压带电显示及闭锁。

  • 环境智能调控：自动监测并控制柜内温湿度，联动加热器、风扇。

  • 多数据融合显示：集中显示电参量（电压、电流、功率）、无线测温数据、局部放电数据。

  • 安全与操作辅助：集成语音防误报警、人体感应照明、远方/就地操作等功能。

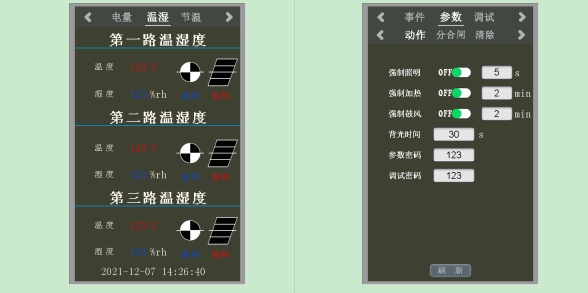

1）温湿度显示界面：采用数字式温湿度控制，当环境相对湿度≥85%，启动加热，当相对湿度≤77%，停止加热；当环境温度≥40℃，启动风扇鼓风，当温度≤35℃，停止鼓风。当环境温度≤5℃，启动加热，当环境温度≥13℃，停止加热。ASD500可测量并采用LCD显示现场环境的温度和湿度，带有加热、鼓风控制接点，可根据需要，自行设定加热、除湿、鼓风的上下限。

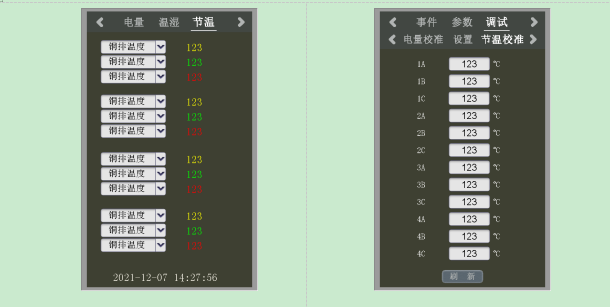

2）无线测温显示界面：装置通过无线温度接收器和各无线温度传感器直接进行温度值的传输，并采用液晶显示各无线温度传感器所测温度。当温度超过无线测温的高温定值，会产生告警记录，提示节点高温告警。

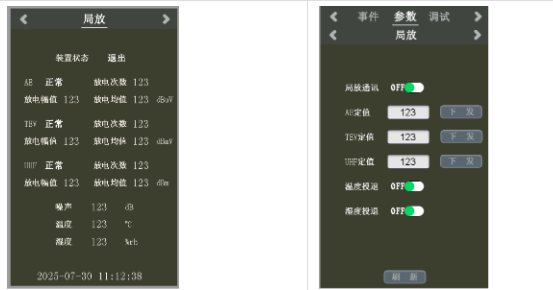

3）局放显示界面：局放装置APD300-L磁吸在开关柜内，再通过RS485接ASD500的第二路RS485（即背部端子85、86），测控装置可以显示超声波（AE）、地电波（TEV）、特高频（UHF）的放电幅值、均值和次数，以及环境噪声、湿度和温度。AE幅值超过AE报警定值同时AE放电次数超过25次，AE报警标志位致1；TEV幅值超过TEV报警定值同时TEV放电次数超过25次，TEV报警标志位致1；UHF幅值超过UHF报警定值同时UHF放电次数超过25次，UHF报警标志位致1。

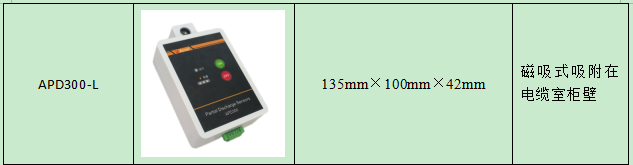

4.2局放监测装置（APD300-L）—— 洞察“隐形杀手”

• 安装位置：每面开关柜电缆室柜壁，磁吸式安装。

• 监测维度：综合运用特高频(UHF)、地电波(TEV)、超声波(AE) 三种技术，全面捕捉柜内局部放电信号。

• 监测参数：除放电幅值、次数外，还同步监测环境噪声、温度、湿度。

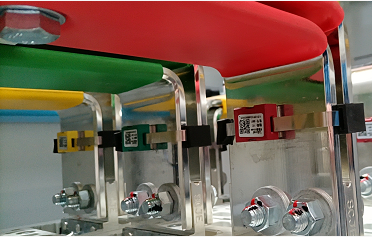

4.3无线测温传感器（ATE400）—— 触角深入“发热点”

• 安装位置：每面开关柜内9个关键电气接点（如断路器触头、电缆接头等）。

• 核心特性：

  • CT感应取电：无需额外电源，安装简便。

  • 无线传输：470MHz频段，空旷传输距离达150米。

  • 精准监测：测温范围-50~125℃，精度±1℃，每15秒采样一次。

5.现场安装图片

现场10KV开关柜仪表室柜门安装智能操控装置ASD500，电缆室柜壁安装局放监测装置APD300-L。

6.结语

此次安科瑞一体化监测装置的应用，不仅为东方希望北海氧化铝项目提供了可靠的电力安全保障，更契合项目循环经济、绿色发展的核心定位。通过精准监测与提前预警，大幅降低开关柜故障发生率，减少非计划停机损失，提升电力系统运维效率；同时，智能化监测替代传统人工巡检，降低运维人员劳动强度与安全风险，为项目实现高效、安全、绿色生产提供有力支撑。
