安科瑞变电站综合自动化系统 在某35kV园区变电站应用

更新时间：2025-11-25      浏览次数：177

一、项目背景



该园区产业定位于应用型海洋科技研发、人工智能、工业互联网、制造及装备研发。本次建设内容为：园区生产基地(一期)项目，包括1#生产厂房、2#生产厂房及3#生产厂房。

为满足园区用电需求，共设置35kV变电站1座，区域变电所2座。项目采用35kV单电源进线，本变电站为主站，10kV1#分所、10kV2#分所电源均引自本变电站。



二、系统架构与配置

变电站综合自动化系统中，多数子系统由微机构成，具备完善的故障诊断功能，大幅提升了一、二次设备的可靠性。

主变保护配置：

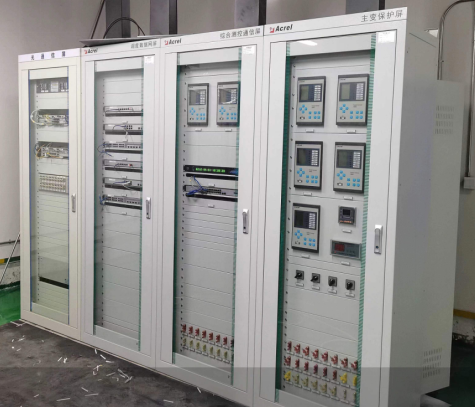

  • 35kV/10kV降压变压器回路采用整套主变保护装置集中组屏方式

  • 屏柜设立在电气监控室，配置包括：

    • 差动保护装置

    • 高后备保护装置

    • 低后备保护装置

    • 高/低侧测控装置

    • 变压器温控仪

    • 档位变送器及转换开关

    • 压板、空气开关等其他控制设备

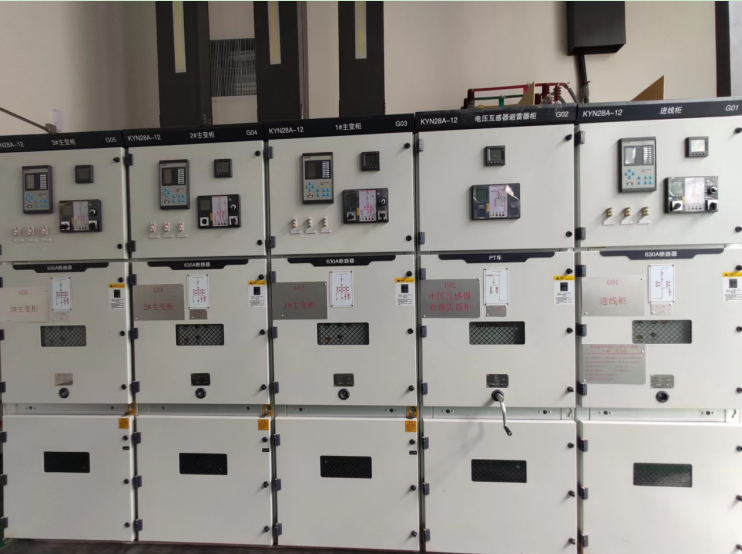

其余回路就地开关柜上分配配置独立保护装置，确保电力系统安全、稳定运行。


三、Acrel-1000变电站综合自动化系统

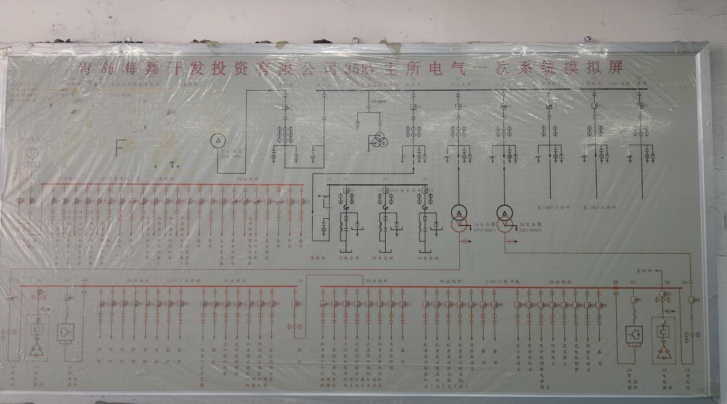

1. 直观的一次系统图显示

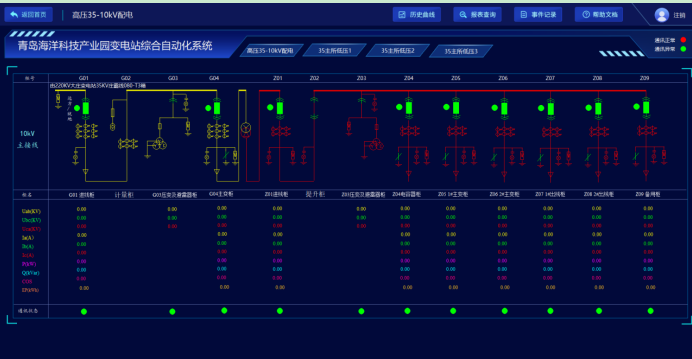

Acrel-1000系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警信号。


2. 主变压器独立监测

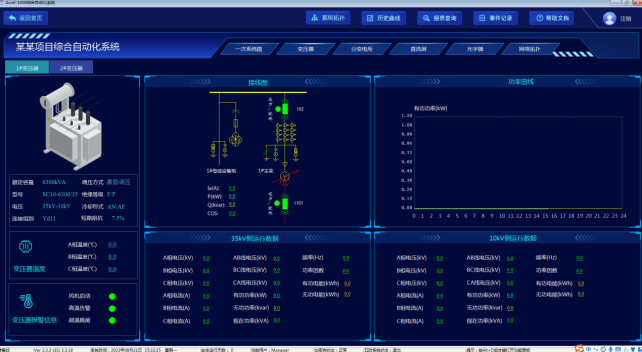

在35kV变电站中，主变压器是重点关注对象。系统提供主变压器独立界面，可查看：

  • 变压器基本信息（型号、容量）

  • 变压器高低压两侧详细电参量

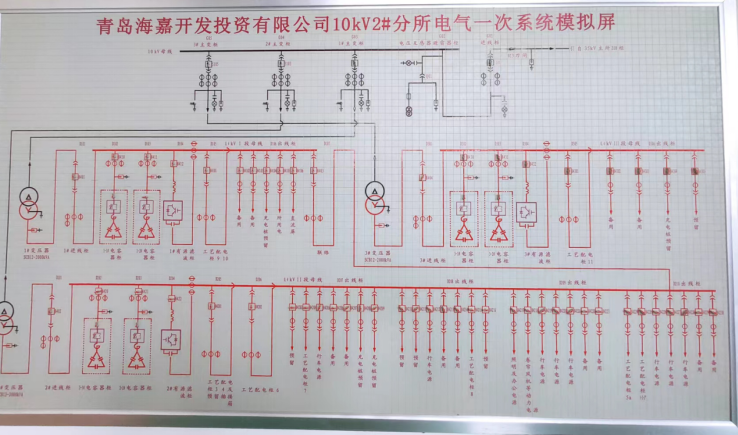

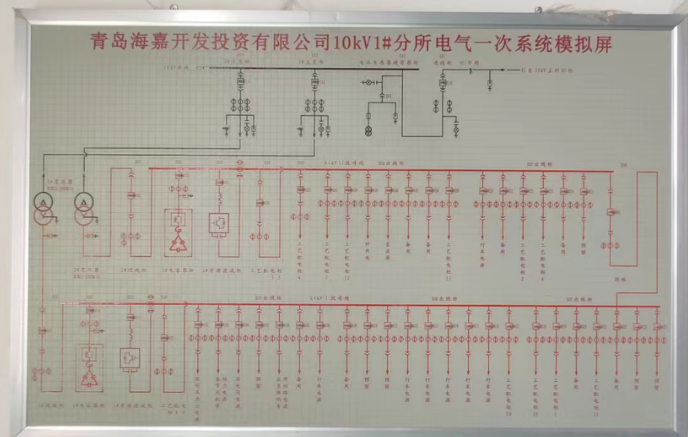

3. 分变电所独立监测

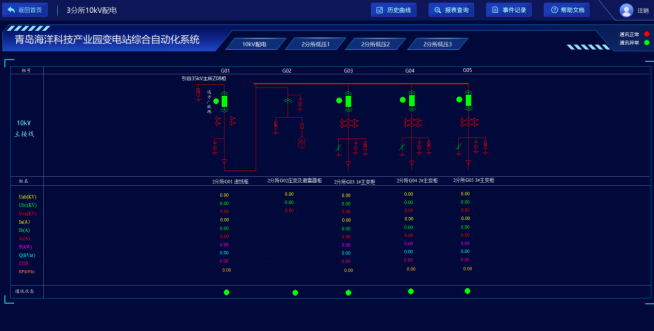

各分变电所设有独立监测界面，可直接查看分变电所回路详细电参量与断路器开关状态。


10kV配电系统中监测的开关量主要包括：

  • 断路器分、合闸信号

  • 手车工作、试验位置信号

  • 保护跳闸信号


四、项目总结

安科瑞Acrel-1000变电站综合自动化系统通过监测与保护配置，为35kV园区变电站提供了可靠的技术保障，实现了电力系统的智能化监控与管理，确保了供电安全与稳定。
