800V 直流系统绝缘监测装置AIM-500

随着人工智能与算力经济爆发式增长，算力中心对供电系统的要求越来越高。传统 400V 低压交流配电架构，在高密度 GPU 服务器机群面前已显露供电瓶颈。基于固态变压器（SST）的 800V 高压直流（HVDC）供电架构，正成为行业共识——用更高的电压等级、更低的线路损耗，为兆瓦级高密度机柜提供电力支撑。

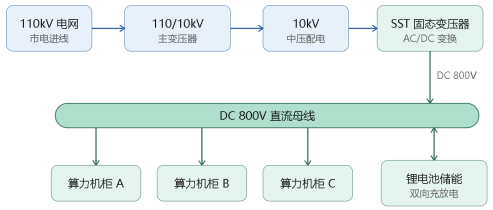

整条链路：110kV 电网进线，经主变压器降至 10kV 中压配电，再由 SST 固态变压器完成 AC/DC 变换，输出 DC 800V 直流母线，一路供给算力机柜，一路连接锂电池储能单元，构成完整的供电与储能回路。

正因如此，标准要求已经亮明态度：T/CMEEEA 261-2026《数据中心高压直流系统技术要求》团体标准明确规定，800V 直流系统绝缘监测装置AIM-500——当正或负母线对地绝缘电阻低于设定阈值时，应发出告警；系统同时需配置直流电弧故障保护，出现绝缘异常时 10ms 内快速诊断。

也就是，直流绝缘监测，已经从可选配置升级为强制要求。

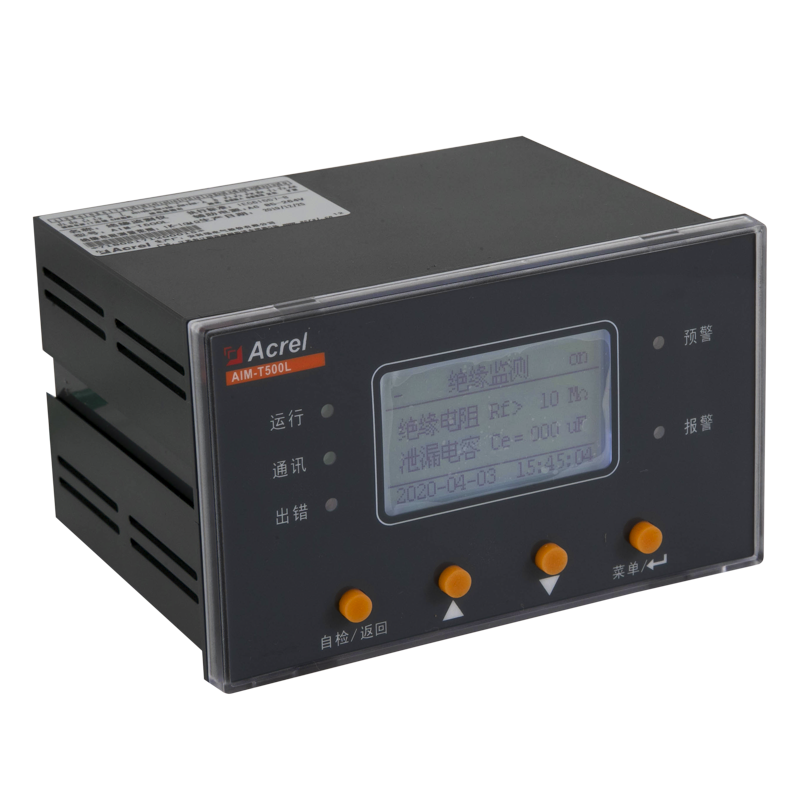

安科瑞 AIM-T500L 直流绝缘监测仪为此类场景设计：适配 DC0~800V 及 AC0~690V 及以下电压等级，配合 ASG200 测试信号发生器和 AIL200-12 绝缘故障定位仪，还可实现故障回路定位。

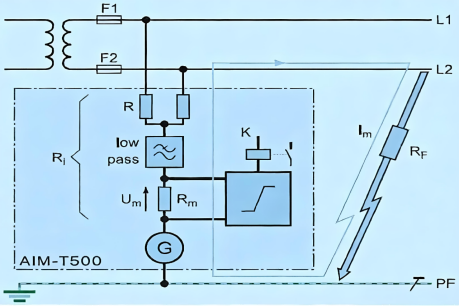

采用信号注入法，向直流系统和地之间注入绝缘监测信号，实时测量不接地直流系统与地线之间的绝缘电阻；当监测到绝缘电阻小于设定值时，立即发出绝缘故障报警信号。

母线带电、不带电都可以监测；绝缘监测范围 1kΩ~10MΩ，告警设置范围 10kΩ~10MΩ。

在算力中心 DC800V 配电系统中，AIM-T500L 绝缘监测仪通常安装于 SST 功率柜或 800V 直流输出柜内，实时采集直流母线正极、负极对地电压，并计算正负极对地绝缘电阻。当绝缘电阻低于预设的预警值或报警值时，装置立即发出告警；所有监测数据通过通讯接口上传至 SST 主控制器及后台监控平台，实现远程预警与数据追溯。

预警与报警是两级递进的：

预警阈值（如 100kΩ）：提醒运维人员关注绝缘趋势，提前介入排查。

报警阈值（如 30kΩ）：立即发出报警信号，触发继电器动作。

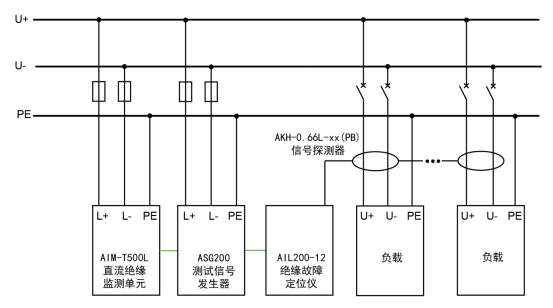

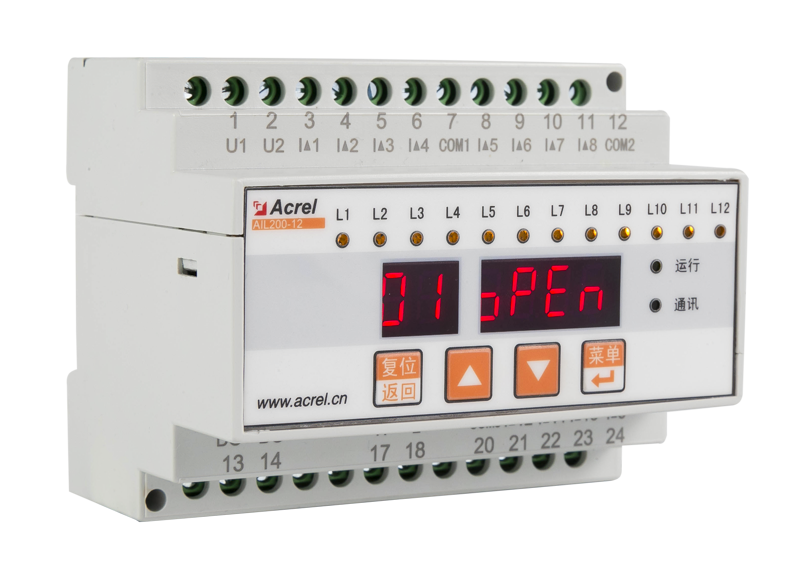

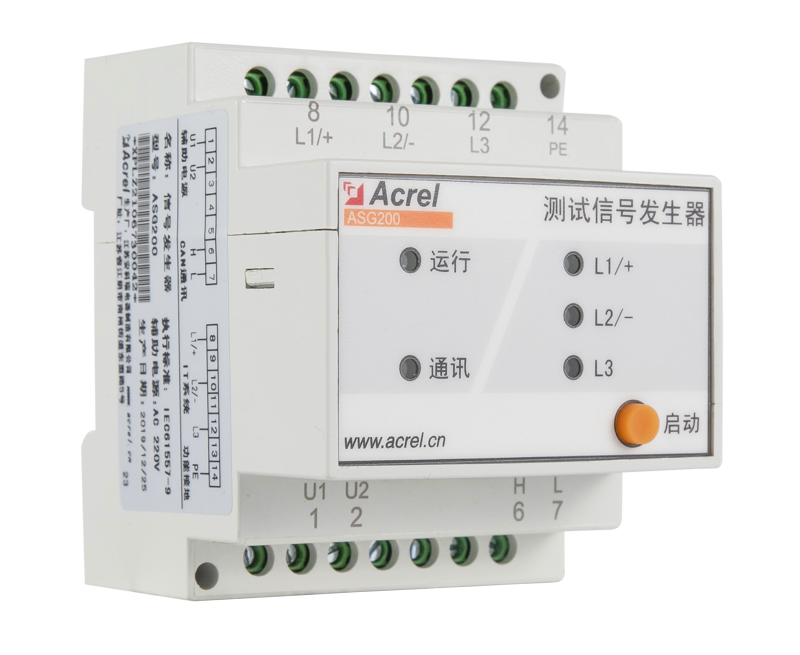

要快速找到故障出在哪条回路，则需要组合拳：ASG200 测试信号发生器持续向系统注入 20V/5Hz 测试信号，AIL200-12 绝缘故障定位仪配合 AKH-0.66L-xx(PB) 高灵敏绝缘信号探测器，检测到相应馈线回路的故障信号后，即可定位故障回路。
