ADW360风电场景3×1140V直入式物联网仪表，用于三相网络的电压、电流、频率、功率、功率因数等电参量测量及电能统计，具有体积小、精度高等优点。产品具有RS485通讯接口，使用MODBUS-RTU通讯协议。可灵活安装于配电箱内，实现对不同回路或设备的用电监控、电能计量，满足运维监管或电力监控等需求。
产品型号：厂商性质：生产厂家更新时间：2026-08-13访 问 量：7
立即咨询
联系电话：18706168052
1、概述
大容量新型风机（≥6MW 海上 / 大兆瓦陆上）的变流器侧，会遇到 1140V 回路计量；新一代大容量机组6MW、8MW、10MW 、海上风机，为降低电流、减小塔筒电缆截面积，推出1140V 等级全功率变流器，变流器网侧为3AC 1140V。风电回路是三相三线、双向潮流，仪表必须支持：四象限无功、正反有功计量、谐波测量（变频器负载），普通690V仪表不能长期工作在 1140V 系统，绝缘耐压不足，会被击穿。
2、安科瑞解决方案
ADW360风电场景3×1140V直入式物联网仪表，用于三相网络的电压、电流、频率、功率、功率因数等电参量测量及电能统计，具有体积小、精度高等优点。产品具有RS485通讯接口，使用MODBUS-RTU通讯协议。可灵活安装于配电箱内，实现对不同回路或设备的用电监控、电能计量，满足运维监管或电力监控等需求。
2.1、功能列表
2.2、ADW360风电场景3×1140V直入式物联网仪表技术参数
2.3、外形尺寸
2.4 电压、电流接线示意图

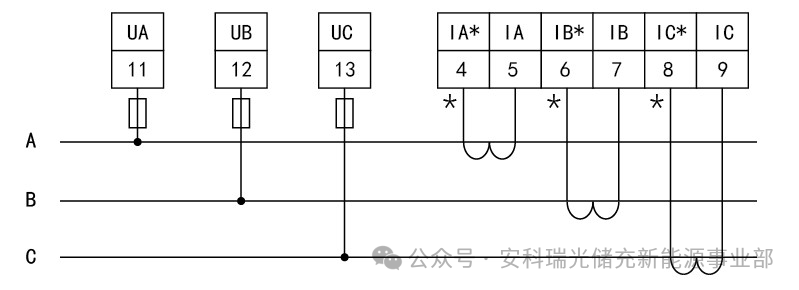

图1 三相三线（电压直接接入，电流3CT接入）
图2 三相三线（电压直接接入，电流2CT接入）
2.4.1 辅助电源、通讯端子

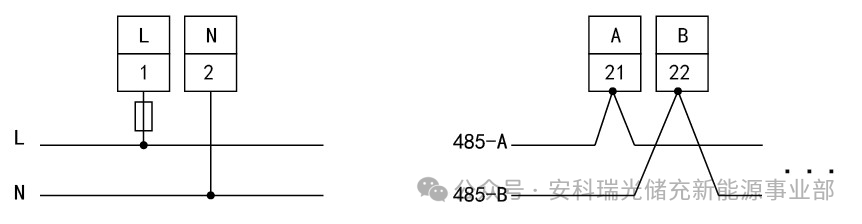

图3 辅助电源和通信接线
注：
1、辅助电源接入范围AC/DC 85~265V；
2、若485总线有多个从站设备，接线采用手拉手；
3、所有端子扭矩0.5N.m；
4、剥线长度7-8mm；
2.5 可设置数据项

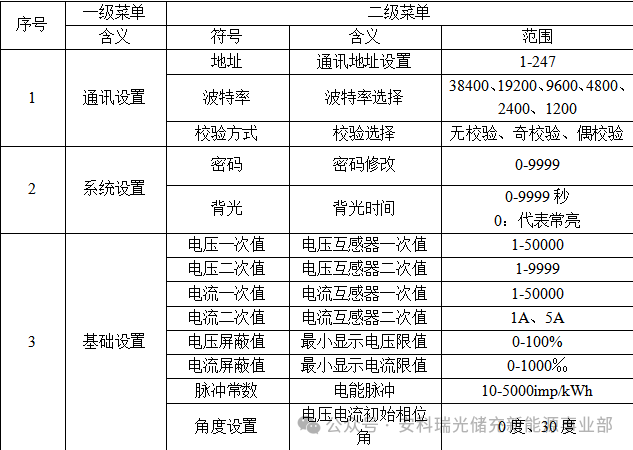

图4 设置菜单说明
注：现场电压不采用电压互感器时，电压一次值、二次值均设置成电网额定电压即可。
安科瑞ADW360电表凭借高精度、全功能、强稳定、易安装、可远程五大优势，替代传统普通电表，实现智慧化能耗管控。
作为轻量化智能电力终端，可助力企业精准管控能耗、优化用电方案、降低运维成本，快速实现节能降耗、智慧用电升级
