安科瑞380V 以太网电能表 Modbus-TCP通讯

安科瑞380V 以太网电能表 Modbus-TCP通讯

安科瑞潘丽

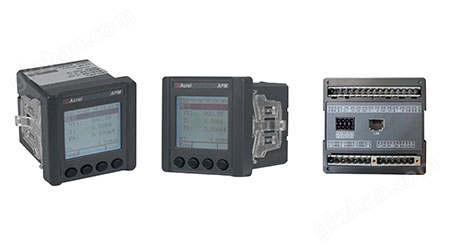

安科瑞380V 以太网电能表 Modbus-TCP通讯具有全电量测量、电能统计、电能质 量分析（包括谐波、间谐波、闪变）、故障录波功能(包括电压暂升暂降中断、冲击电流等记录)、事件记录功 能及网络通讯等功能，主要用于电网供电质量的综合监控。该系列仪表配有功能丰富的 DI/DO 模块、AO 模 块、无线通讯模块、漏电测温模块，可以灵活实现电气回路全电量测量及开关状态监控。适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。

2 产品型号规格以及功能

　　以太网通讯电表采用RJ45通信接口，协议为 Modbus TCP，通过以太网与主机交互，因此不需要加装串口服务器，将串口信号转成网口信号，实现电能数据在电表与主机间的双向传输，使电表具备以太网传输能力。此外，在配置完成后无需改动，波特率、P地址及端口模式均为固定值。如果需要新增电能表，仅需设置电能表波特率与站号，即可使新增智能电表入网，实现设备的快速添加，减少了配置过程。

　　配电柜用的电流表和电压表采用嵌入式安装。实时检测和显示三相电压、三相电流、有功功率、频率、电度等多项电能参数，有就地显示功能，并可通过所带的 RS485 接口，在需要的时候可将所检测的数据上传到上位机监控中心。具有 RS-485 接口及 MODBUS 通信协议。

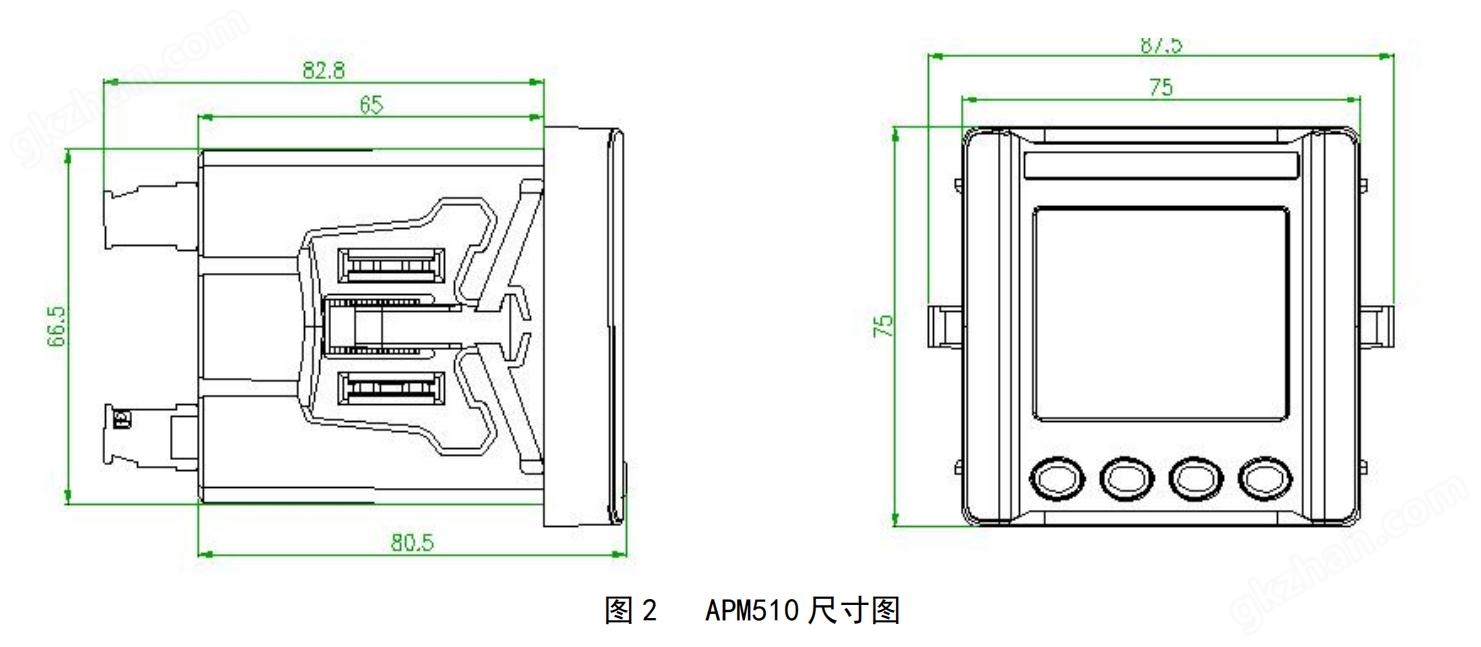

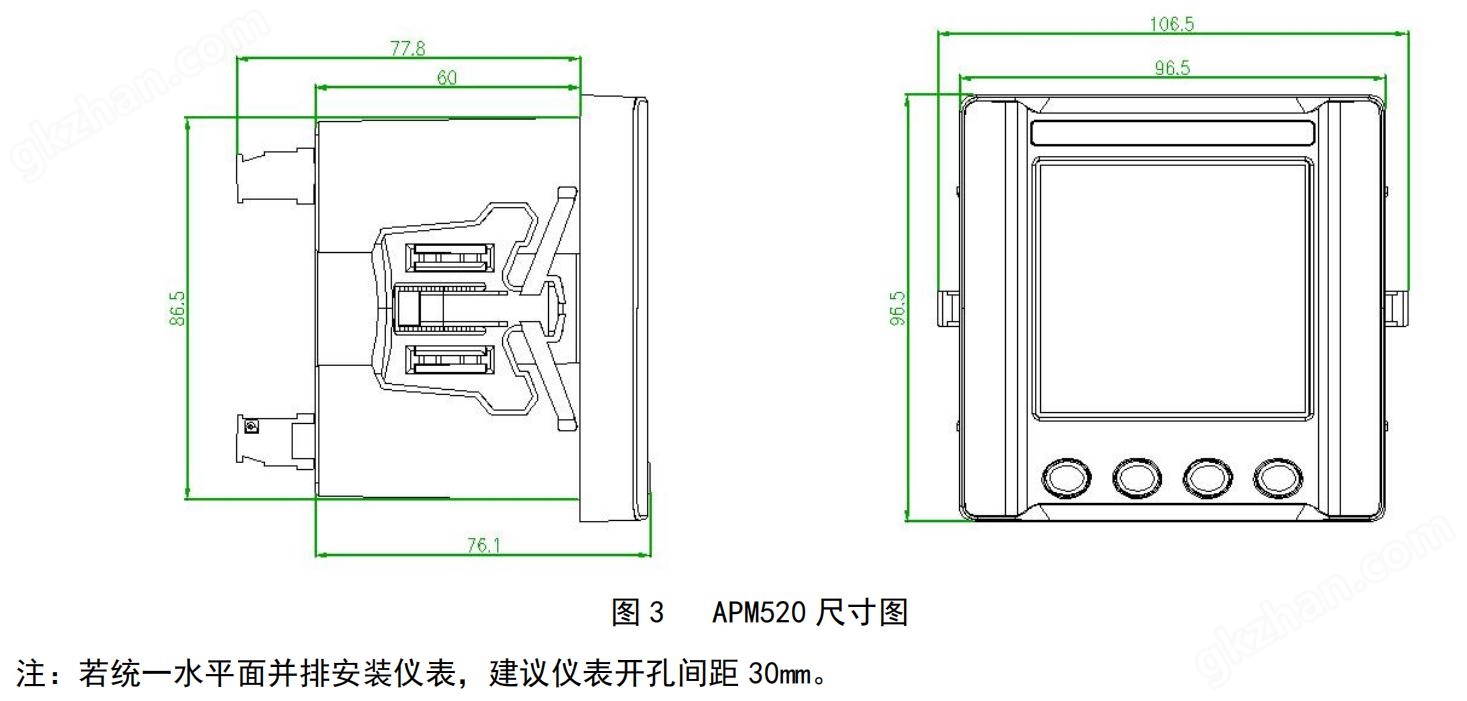

　　外形及安装尺寸

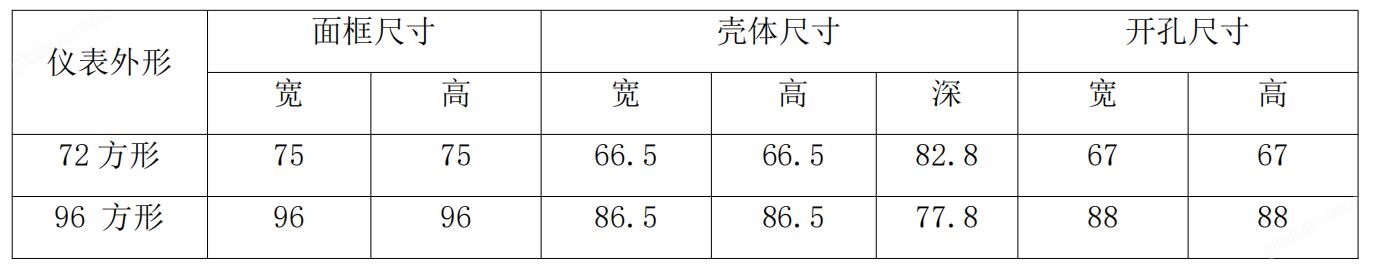

　　仪表及盘面开孔尺寸(单位：mm)

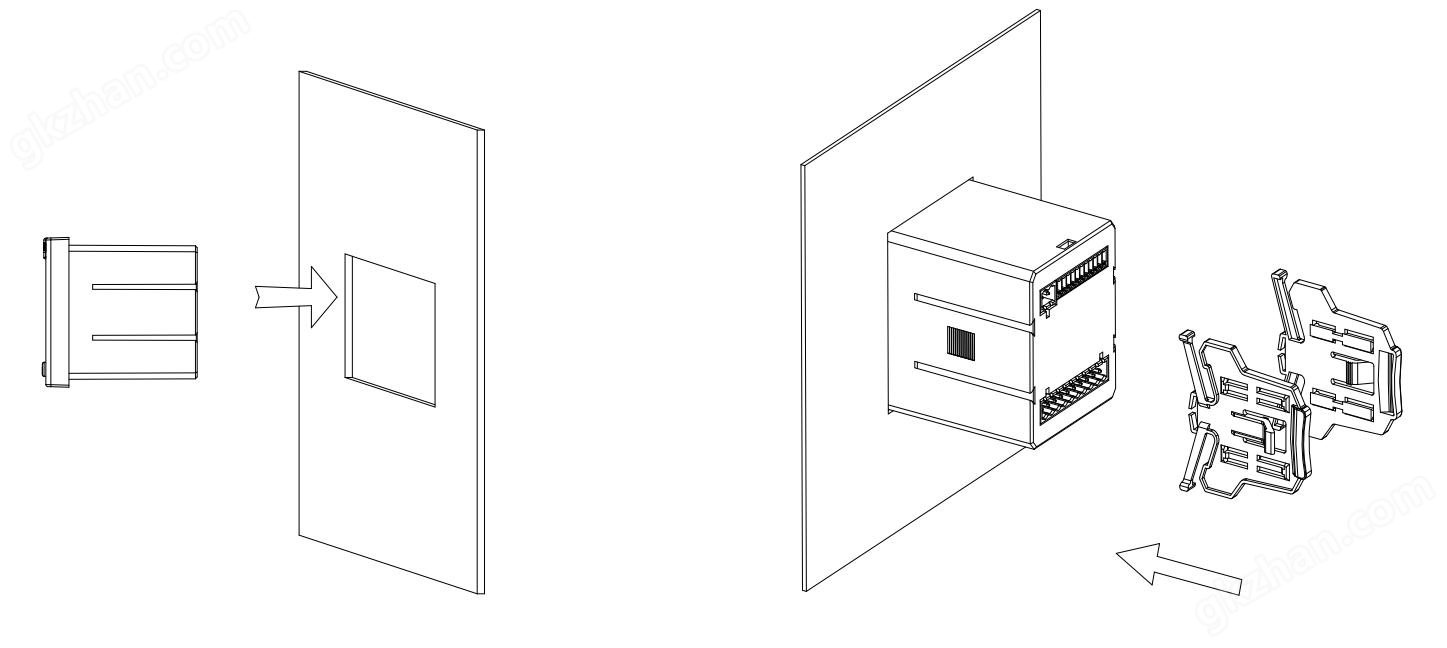

　　安装方法

　　1）在固定配电柜开孔；

　　2）取出仪表，取出卡扣；

　　3）仪表由前装入安装孔，如图所示；

　　4）插入仪表卡扣，将仪表固定，如图所示。

　　建筑能耗监测系统的监控范围是针对于建筑楼层的电表、电箱、水表，现场仪表中的数据进行数据采集和分析处理，只有通过分析后，进行整体的数据调整，有效的帮助建筑中的数据能源利用率提高，从而达到较为显著的节能效果。

　　整体架构组成:网络通讯层、现场设备层、站控管理层，可以通过仪表、水表通过RS485等经过网关到系统主机完成仪表的数据采集和管理。
