开关柜局部放电监测装置

开关柜局部放电监测装置

安科瑞  潘丽

1.产品概述

　　现阶段，我国电力系统对于电能的质量提出越来越高的要求，不仅要确保供电稳定可靠，而且供电的安全性也是重要要求。电力系统中，金属封闭开关设备得到广泛应用，因此开关柜运行的是否稳定可靠是重中之重，电气设备在运行的过程中由于受到高温、电压、振动以及其他化学作用，将会使得其绝缘性能降低，会产生局部放电现象，同时又会加速绝缘的恶化情况，会给电力系统造成较大的经济损失。

      但是，由于开关柜内部空间狭小、零件繁多、结构复杂，绝缘距离小，因此比其它电力设备更容易出现绝缘缺陷，从而对设备安全运行带来巨大隐患。 高压电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。 局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的破坏，最终造成开关柜内部绝缘击穿。因而对于电气设备而言，电气设备发生局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备 损毁及电力系统事故的重要原因之一，同时局部放电也是设备绝缘完整性退化的标志。因此对电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之一。

      APD系列高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电的放电次数和放电频次上传至服务器。

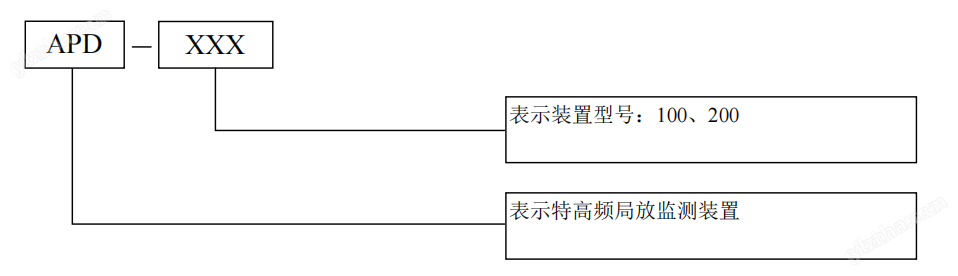

2.型号说明

       3.技术指标

4.产品安装及尺寸

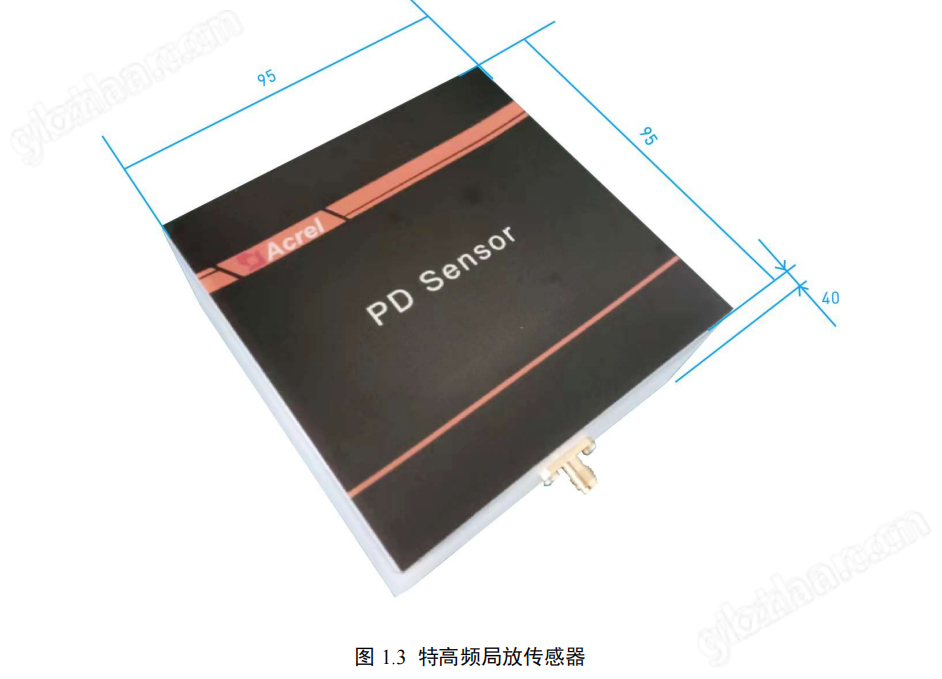

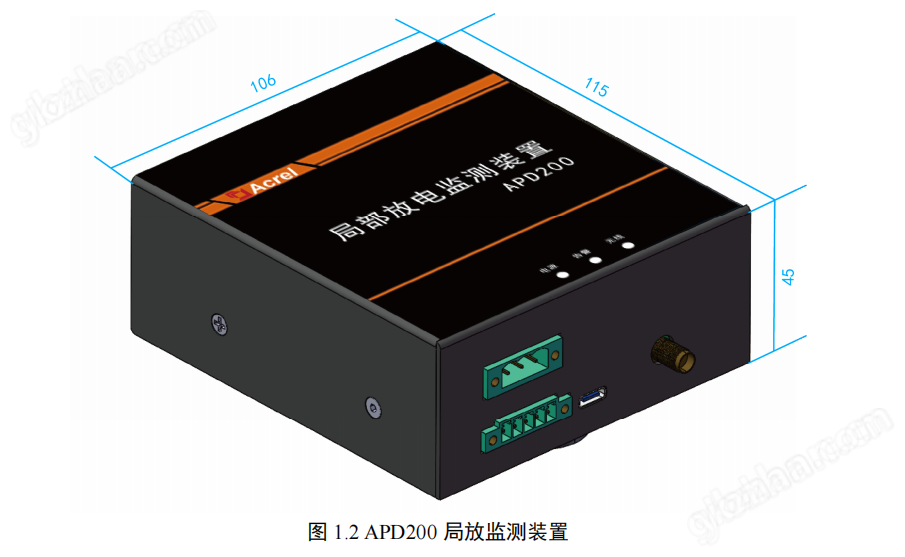

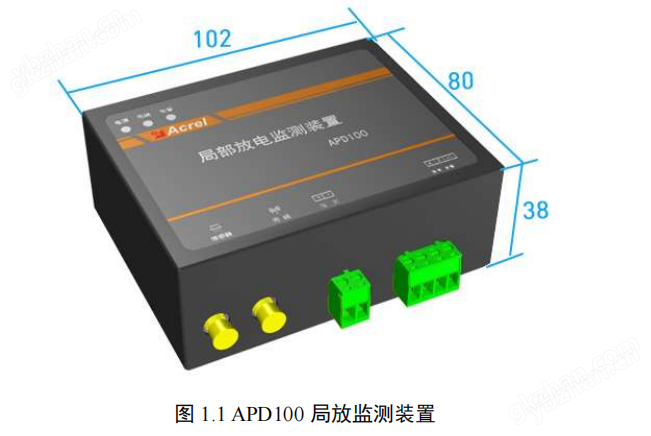

　　APD系列特高频局放监测装置采用导轨（DIN35mm）安装方式，可安装在开关柜二次仪表室； 特高频传感器采用磁吸安装方式，吸附在开关柜电缆室柜壁。产品详细尺寸见图，单位mm

开关柜局部放电监测装置

功能

1. 实时监测与数据分析：通过数据采集与处理系统，实时显示和处理局放信号数据，生成谱图分析和数据报表，帮助运维人员及时发现潜在隐患。

2. 故障预警与定位：支持多种告警机制，如连续多次采样超过报警阈值时触发报警，并通过定位算法确定放电位置，为故障处理提供依据。

3. 多模态信号融合：结合高频电流传感器、超声波探头、特高频天线等硬件模块，以及信号调理、特征提取、模式识别等软件算法，提升检测灵敏度与精度。

4. 适应复杂环境：能够在狭小空间、强电磁干扰、高温高湿等复杂环境下稳定运行，满足开关柜的实际应用需求。
