中线安防保护器针对N线电流谐波的治理

中线安防保护器针对N线电流谐波的治理基本原理为:通过电流检测环节采集系统中性线上各次谐波电流,经控制器快速计算并提取各次谐波电流的含量,生成谐波电流指令,通过功率执行器件输出与谐波电流幅值相等方向相反的补偿电流,补偿电流注入中性线,实现消除中性线电流的目的。

  • 产品型号:ANSNP70-0.4/B
  • 厂商性质:生产厂家
  • 更新时间:2025-07-21
  • 访  问  量:407
立即咨询

联系电话:18706168052

详细介绍

中线安防保护器针对N线电流谐波的治理

1、什么是中线安防

  中线(Neutral Line)在电力系统中扮演着重要的角色,它不仅是电流回流的路径,还承担着平衡三相电压的作用。然而,中线一旦出现故障,如断线、接触不良或过载,就会导致电压不平衡、设备损坏甚至火灾。因此,中线安防成为了电力系统安全的重要组成部分。


2.安科瑞ANSNP中线安防装置的特点


对末端回路电流进行检测、分析,治理谐波及三相不平衡,可治理由3N次谐波和三相不平衡造成的N线电流过大问题,消除其造成的电气火灾安全隐患;
l 实现系统N线电流治理,同时具备谐波电流、无功功率、杂散电流、系统电流突变,谐波电流突变的抑制功能;
l 系统节能功能;降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题,实现综合节能。同时可以提高系统的元件使用寿命,降低维修成本;

l 无线数据传输功能及手机APP交互功能。

中线安防保护器针对N线电流谐波的治理

谐波补偿:谐波/无功/三相不平衡补偿,可对 2-31 次谐波进行全补偿或特定次谐波进行补偿。

响应时间:全响应时间≤40ms,瞬时响应时间≤100μs,

模块容量:壁挂式:30A、50A、70A、100A、150A


中线安防保护器针对N线电流谐波的治理


中线安防保护器针对N线电流谐波的治理







 3、中线安防保护器针对N线电流谐波的治理技术参数

中线安防保护器针对N线电流谐波的治理

中线安防保护器针对N线电流谐波的治理

用户案例

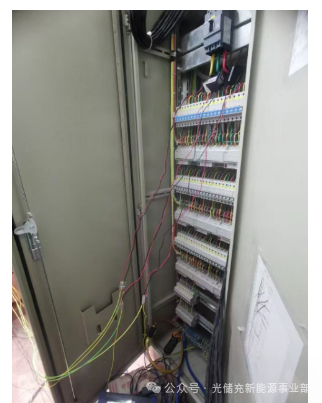

某大型商业综合体在引入安科瑞ANSNP中线安防装置后,成功避免了多次潜在的中线故障。运维人员通过远程监控系统,及时发现并处理了中线过载问题,避免了设备损坏和火灾风险,保障了商场的正常运营。


中线安防保护器针对N线电流谐波的治理

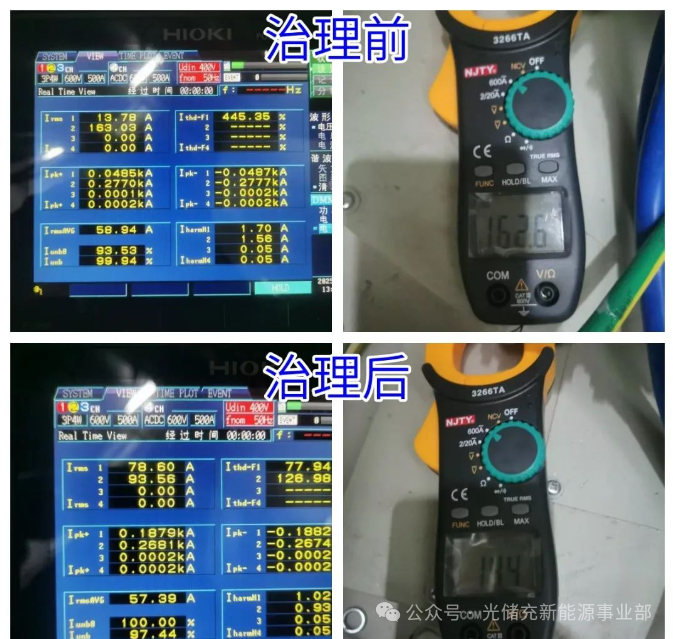

采用中线治理装置就地治理,N线电流从162A降至14A,ABC相线电流从93A降至78A,关键设备运行无噪音!


中线安防保护器针对N线电流谐波的治理
